DALI Interfaces

DALI INTERFACES

DALI ist ein Protokoll aus der Architekturlichtsteuerung. DALI venetzt bis zu 64 Geräte und erlaubt eine Steuerung sowie Statusrückmeldung der angeschlossenen Teilnehmer. DALI ist sehr störsicher und wird als internationaler (IEC) Standard von allen wichtigen internationalen Herstellen unterstützt.

Weitere technische Information erhalten Sie durch Anklicken der einzelnen Produkte.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN

USB DALI INTERFACE
Das USB-DALI ermöglicht einem PC den Zugriff auf eine DALI Installation. Das Interface ist zur Einrichtung und Konfiguration einer Anlage, zum Auslesen und Überwachen eines DALI Systems unverzichtbar. Für Besitzer des USB-DALI steht Diagnose-Software zum kostenfreien Download zur Verfügung.

DALI SWITCH CONTROLLER
Mit dem 3814B-H schalten oder dimmen Sie angeschlossene DALI Geräte über mehrere Ausgänge. Vorteil: eine Anlagenkonfiguration ist absolut unnötig, einfach anschliessen ... und läuft! Schneller haben Sie eine DALI Touch-Dim-Anlage noch nie in Betrieb genommen!
WICHTIGER HINWEIS: Der 3814B-H verwendet DALI Broadcast; alle abgeschlossenen Teilnehmer laufen also gleich. Eine DALI Bus-Speisung sparen Sie, da der Controller den Ausgang direkt speist!

DALI BUSSTROMVERSORGUNG
Der DALI Bus ist normalerweise ungespeist, alle Teilnehmer passiv. In diesem Fall wird eine Busstromversorgung benötigt. Die DALI-PS eignet sich für DIN Tragschienenmontage und liefert einen Busstrom von max. 200mA.

DALI GRUPPENCONTROLLER
Das DALI Tasteninterface DALI-GC bedient 2 potentialfreie Eingabetasten zur Steuerung von Gruppen. Es ist frei programmierbar und kann Gruppen abrufen oder Broadcast-Kommandos senden (je nach Tastenzuweisung). Das Modul paßt problemlos in eine Unterputzdose.

DALI TASTEN-INTERFACE
Das DALI Tasteninterface DALI-MC bedient 4 potentialfreie Eingabetasten, ist frei programmierbar und kann Einzeladressen, Gruppen oder Szenen abrufen (je nach Tastenzuweisung). Das Modul paßt problemlos in eine Unterputzdose.

DALI auf DMX INTERFACE
Um DMX512 Geräte am DALI Bus bedienen zu können, benötigt man einen geeigneten Formatkonverter. Das Modul 7064A-H belegt 16 DALI Adressen und gibt die an diese Adressen gerichteten Daten als DMX Informationen aus. Es unterstützt Einzeladresse, DALI Gruppen, Szenen und Formatvorgaben. Damit lassen sich Farbwechselscheinwerfer, Moving Lites u.a.m. einfach auch in DALI Systemen nutzen.
WICHTIGER HINWEIS: Das 7064A-H unterstützt kein random DALI Long-Adressing. Damit ein geschlossener Adressblock erhalten bleibt, ist es bereits auf einen Block von 16 konsekutiven DALI Short-Adressen pre-programmiert und erfordert somit einen DALI-Controller, der eine bestehende Anlagenkonfiguration auslesen kann. Das ist bei den meisten Controllern (z.B. Tridonic X-Touch Box, X-Touch Panel, SLH USB-DALI, Zumtobel Emotion etc) problemlos möglich. KNX-DALI Gateways sind nur dann einsetzbar, wenn Sie diesen Modus ebenfalls unterstützen (z.B. Busch-Jaeger 6197/41). Geräte mit Auto-Adressierung (z.B ABB DGS-1/1) sind ungeeignet.

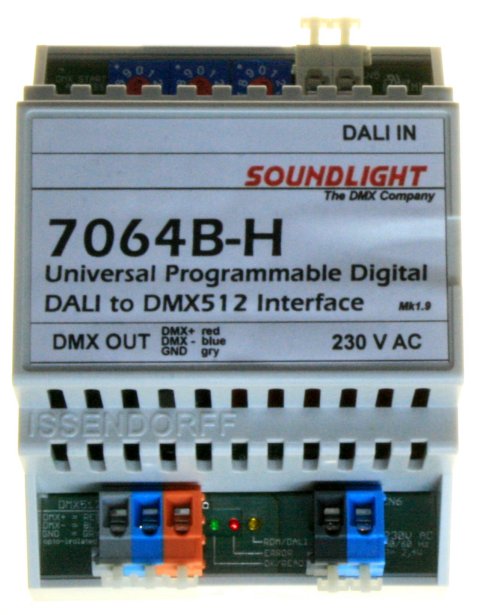

DALI auf DMX INTERFACE
Um DMX512 Geräte am DALI Bus bedienen zu können, benötigt man einen geeigneten Formatkonverter. Das Modul 7064B-H belegt 16 DALI Adressen und gibt die an diese Adressen gerichteten Daten als DMX Informationen aus. Es unterstützt Einzeladresse, DALI Gruppen, Szenen und Formatvorgaben. Damit lassen sich Farbwechselscheinwerfer, Moving Lites u.a.m. einfach auch in DALI Systemen nutzen.
Das 7064B-H unterstützt Random DALI Long-Adressing und kann damit auch in einer bestehenden DALI Konfiguration automatisch konfiguriert werden. Der 7064 ist nicht geeignet zum Betrieb mit KNX/DALI Gateways!

DALI CONVERTER
Der 3804B-H ist ein DMX auf DALI Converter, der -ähnlich wie der oben beschriebene 3814B-H- für Ausgabe im DALI Broadcast Protokoll ausgelegt ist. Bis zu 4 Ausgaänge sind mit jeweils bis zu 8 Teilnehmern beschaltbar. Da alle anschlossenen DALI Geräte gleichzeitig und syncron mit Daten versorgt werden können, ist der 3814B-H deutlich schneller als ein DALI Bus Converter, da er einfach nicht durch den langsamen DALI Datenbus "ausgebremst" wird.

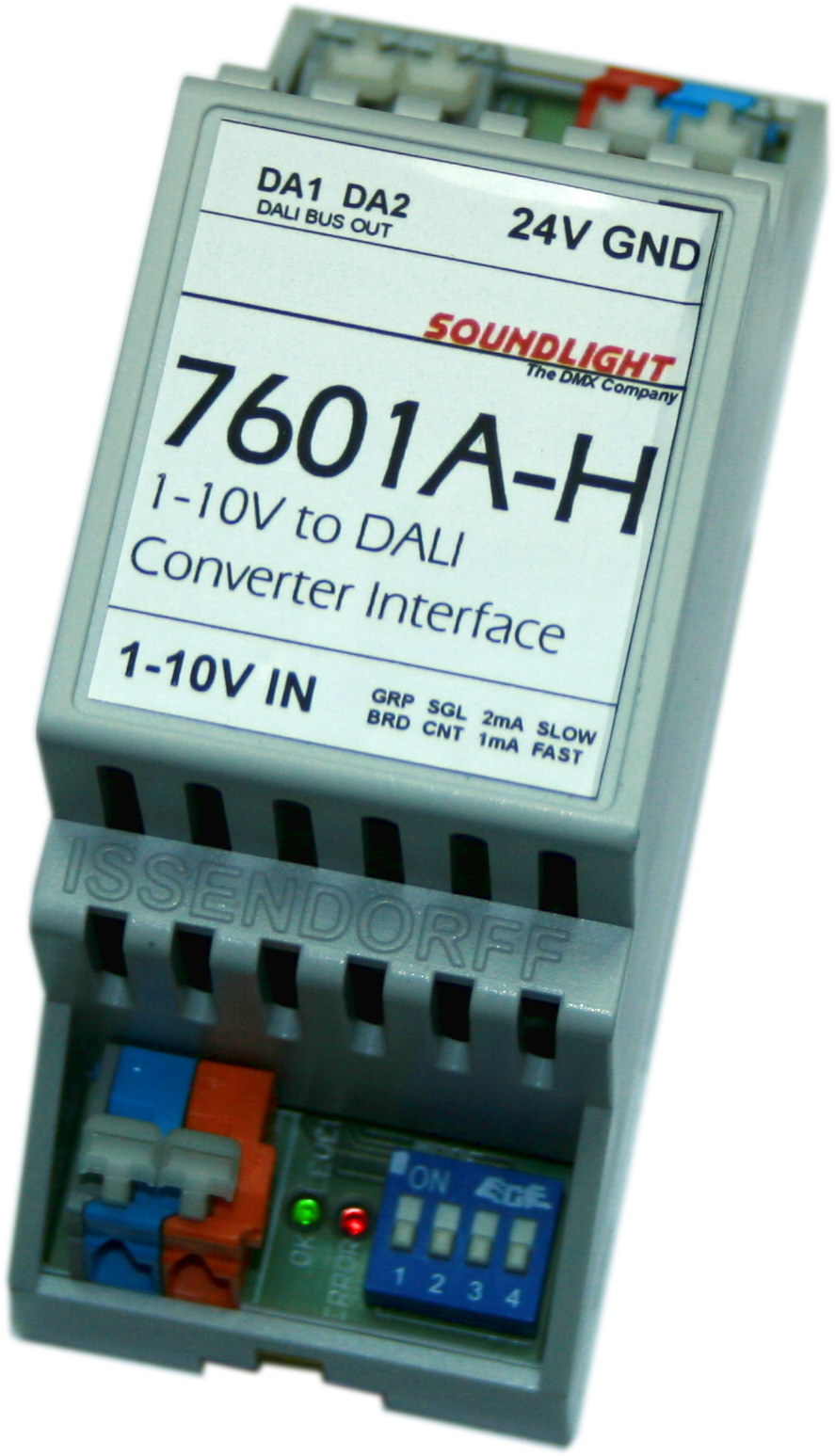

DALI CONVERTER
Mit dem 7601A-H machen Sie DALI Geräte über 1-10V (oder auch über 0...10V) steuerbar. Dazu wird die analoge Steuerspannung in entsprechende DALI Kommandos konvertiert und auf dem DALI Bus ausgegeben. So lassen sich einzelne DALI Teilnehmer z.B. über 1-10V Wandpotentiometer, SPS-Ausgänge u.a.m. steuern.

ALLE GERÄTE ORDERN SIE IN UNSEREM WEBSHOP
