DALI -> DMX CONVERTER            DALI IN - DMX OUT

DALI ist ein langsames, störsicheres Protokoll aus der Gebäudelichttechnik. DMX Ist das Standardprotokoll für Bühnenlichtanlagen. Es handelt sich um zwei grundverschiedene Protokolle, die dennoch eines gemeinsam haben: Sie können Pegelwerte für die jeweilige Lichtintensität übermitteln.   Da zunehmend die Anforderung gestellt wird, DMX-gesteuerte Leuchten in DALI-Systeme zu integrieren, wurde der 7064B-H geschaffen. Er wandelt die Pegelwerte für 16 DALI-Adressen in DMX-Pegel um und gibt diese an die angeschlossenen Teilnehmer aus. Dabei verhält sich der 7064B-H so, als wäre er 16 EVGs. Man kann ihn also DALI-mässig so behandeln, als seien 16 Leuchtstoffröhren vorhanden. Die Einstellung aller DALI-spezifischen Parameter ist möglich: man kann MIN- und MAX-Pegel setzen, Gruppen bilden, Szenen ablegen, Fadezeiten definieren u.s.w. Der 7064B-H unterstützt RGB- und RGBW- (oder RGBA-) Leuchten.   WICHTIGER HINWEIS: Der 7064B-H unterstützt zwar random DALI Long-Adressing, damit jedoch ein geschlossener Adressblock erhalten bleibt, ist er bereits auf einen Block von 16 konsekutiven DALI Short-Adressen (die Anfangsadresse ist einstellbar) pre-programmiert und erfordert somit einen DALI-Controller, der eine bestehende Anlagenkonfiguration auslesen kann. Das ist bei den meisten Controllern (z.B. Tridonic X-Touch Box, X-Touch Panel, SLH USB-DALI, Zumtobel Emotion Panel etc) problemlos möglich. KNX-DALI Gateways sind nur einsetzbar, wenn Sie diesen Modus ebenfalls unterstützen (z.B. Busch-Jaeger 6197/41). Geräte mit Auto-Adressierung (z.B ABB DG/S 1-16/1) sind ungeeignet. Der 7064B-H verfügt über einen LCN-Kompatibilitätsmodus und kann ebenfalls mit LCN-DALI Gateways betrieben werden (z.B. LCN-DDR). Wir empfehlen als Einrichtungstool, zur Programmierung und zum Debuggen des DALI-Systems das USB-DALI Tool.

DALI is a slow, but reliable protocol for architectural lighting. DMX512 is the standard protocol for stage lighting. Both protocols are quite differtn, but have one thing in common: they can transport information for the respective lighting level.   Since more and more intellugent DMX controlled fixtures are used in architectural lighting environments, the need for a DALI to DMX converter arises. The 7064B-H simulates 16 DALI driven ballasts and converts the ligting level data into the DMX format to drive the connected fixtures. The 7064B-H supports all DALI-specific parameters such as Minum Levels and Maximum Levels, Groups, Scenes, Fade Times and more. The 7064B-H format converter supports both, RGB- and RGBW- (or RGBA-) fixtures.   IMPORTANT NOTICE: The 7064B-H supports random DALI Long-Adressing, but in order to keep a consistent block of DMX slots the decoder is pre-configured with 16 consecutive DALI short adresses. Thus a DALI controller must be able to read a existing configuration at setup. Most DALI controllers can do so (e.g. Tridonic X-Touch Box, X-Touch Panel, SLH USB-DALI, Zumtobel Emotion Panel etc). KNX-DALI Gateways can only be used, if they do support reading existing DALI configurations (e.g. Busch-Jaeger 6197/41). Devices only supporting DALI auto-addressing (e.g. ABB DG/S 1-16/1, Siemens) cannot be used. The 7064B-H consists of a LCN compatibility mode and can also be used in conjunctions with LCN-DALI gateways (e.g. LCN-DDR). As setup tools we recommend to use our USB-DALI tool, which comes complete with setup and monitoring software.

Weitere technische Information erhalten Sie bei den einzelnen Produkten. Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN

Click the individual products for more information. Load technical manuals and drivers from: MANUALS

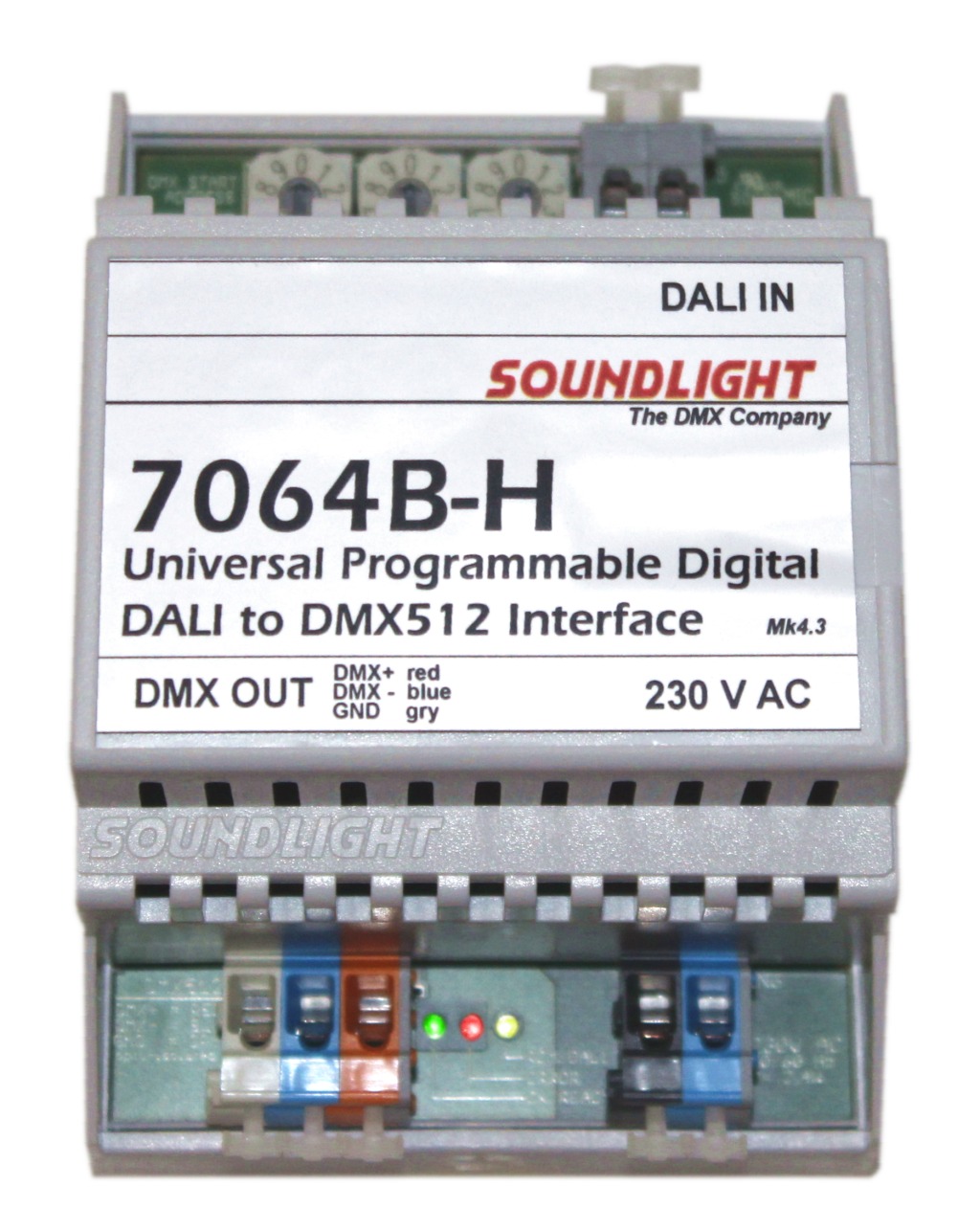

7064B-H

Um DMX512 Geräte am DALI Bus bedienen zu können, benötigt man einen geeigneten Formatkonverter. Das Modul 7064B-H belegt einen Block von 16 DALI Adressen und gibt die an diese Adressen gerichteten Daten als DMX Informationen aus. Es unterstützt Einzeladresse, DALI Gruppen, Szenen und Formatvorgaben. Damit lassen sich Farbwechselscheinwerfer, Moving Lites u.a.m. einfach auch in DALI Systemen nutzen. Bis zu 4 Stück 7064B-H lassen sich an einem DALI Bus gemeinsam betreiben.   Der 7064B-H ist eine Weiterentwicklung des 7064A-H und unterstützt auch automatische DALI-Adressierung. (Bei automatischer DALI-Adressierung kann, je nach eingesetztem Verfahren, der Block-Verbund der Ausgangsdaten jedoch aufgehoben oder es kann die Reihenfolge verändert werden. Hier muß also, wie bei DALI üblich, dann die Adreßvergabe manuell aufgenommen oder anschließend passend umrangiert werden. DALI-DMX CONVERTER 16-Kanal Eingang DALI (16 Short-Adressen pre-defined, re-adressierbar) DALI Adressbereich einstellbar Ausgang DMX512/1990, DIN56930-2, DMX512-A Speisung: 230V AC, ca. 2,4W Abmessungen: Modul für DIN Tragschiene, 4TE

To operate DMX512 equipment from a DALI bus, a suitable format converter is needed. The 7064A-H occupies a block of 16 DALI addresses and converts the level info directed to these addresses into the DMX format. The converter supports single DALI addresses, DALI groups, broadcast mode, DALI scenes, DALI fades and other DALI format coammands. Thus color changing equipment, moving lites and similar equipment can easily be integrated in DALI systems. Up to four decoders 7064B-H can be operated on one DALI bus.   The 7064B-H is a improved version of the 7064A-H standard converter, and supports automatic DALI addressing schemes. Using automatic addressing may, however, result in losing the pre-defined address block or result in a changed address sequence. Thus (and this is a common procedure with automated DALI setup systems) the required address sequence must be re-arranged manually. DALI-DMX CONVERTER 16 data slots Input DALI (16 Short addresses pre-defined, re-adressable) DALI address range selectable Ausgang DMX512/1990, DIN56930-2, DMX512-A Power supply: 230V AC, approx. 2,4W Dimensions: DIN rail module, 4U width

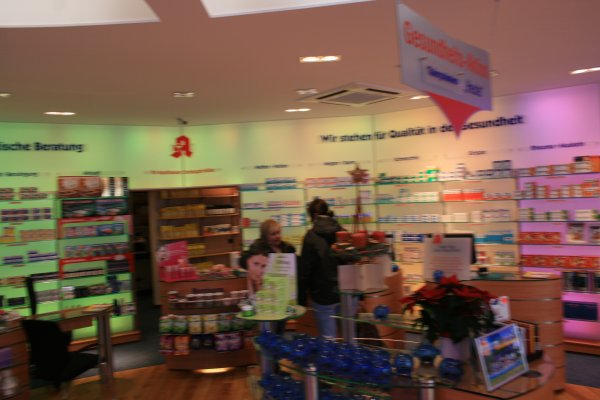

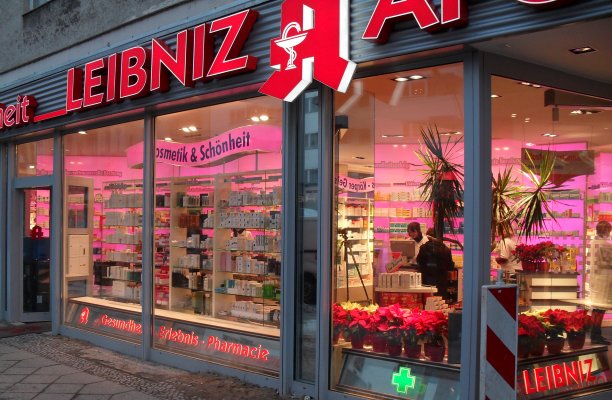

Farblichtsteuerung in Verkaufsräumen mit 7064B-H coloured sales room illumination using 7064B-H
