DALI ist ein langsames, störsicheres Protokoll aus der Gebäudelichttechnik. DMX Ist das Standardprotokoll für Bühnenlichtanlagen. Es handelt sich um zwei grundverschiedene Protokolle, die dennoch eines gemeinsam haben: Sie können Pegelwerte für die jeweilige Lichtintensität übermitteln.

Der DALI Bus ist ein passiver Bus; er benötigt zur Funktion eine kurzschlußsichere Busspeisung. Die integrierte Strombegrenzung ist dabei wichtig; eine DALI-Bus-Stromversorgung muss auf maximal 250mA begrenzt sein. Die Standard DALI Busspannung beträgt 16V. Eine geeignete Stromversorgung ist das Modul DALI-PS.

Wir empfehlen als Einrichtungstool, zur Programmierung und zum Debuggen des DALI-Systems das USB-DALI Tool.


Weitere technische Information erhalten Sie bei den einzelnen Produkten.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN


DALI-MC

[DMX INTERFACE]

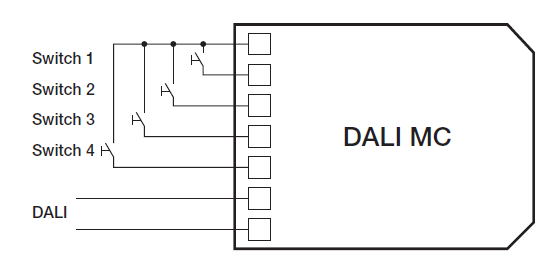

Beim Multi-Controller DALI MC können jedem der vier Tastereingängen verschiedene Funktionen zugeordnet werden. Folgende Funktionen stehen zur Verfügung: dim up, dim down, off, recall min., recall max., goto scene 1-16, direct arcpower ...%, mask, und vordefinierte Macros.

Über die einstellbaren Schaltverhalten (kurzer, langer Tastendruck; Toggle; flankengesteuerter Relais-Mode) können jedem Eingang maximal zwei Möglichkeiten zugeordnet werden, über die jeweils eine Funktion aktiviert wird. Als Ziel können mit dem DALI MC sowohl die Einzeladressen 1-64, bzw. die Gruppen 1-16, als auch "Broadcast" eingestellt werden. Die zur Programmierung erforderliche Software "MasterCONFIGURATOR" steht zum kostenfreien Download zur Verfügung.

Zusätzlich verfügt das DALI MC über eine einstellbare "Power-Up"-Funktion: Nach Einschalten der Stromversorgung (z.B. nach einem Spannungsunterbruch) wird nach einer Verzögerungszeit ein einstellbares Kommando ausgesendet (z.B. off, goto scene 1-16)

HINWEIS: Das DALI-Signal ist nicht SELV. Es gelten die Installationsvorschriften für Niederspannung.

  • DALI-GC
  • Anschluss: DALI-Bus, passiver Busteilnehmer
  • Speisung: über DALI Bus, ca. 6mA
  • Abmessungen: Modul UP-Einbau
  • Umgebungstemperatur: 0...45C
  • Schutzart: IP20
