DALI GRUPPENCONTROLLER

DALI ist ein langsames, störsicheres Protokoll aus der Gebäudelichttechnik. DMX Ist das Standardprotokoll für Bühnenlichtanlagen. Es handelt sich um zwei grundverschiedene Protokolle, die dennoch eines gemeinsam haben: Sie können Pegelwerte für die jeweilige Lichtintensität übermitteln.

Der DALI Bus ist ein passiver Bus; er benötigt zur Funktion eine kurzschlußsichere Busspeisung. Die integrierte Strombegrenzung ist dabei wichtig; eine DALI-Bus-Stromversorgung muss auf maximal 250mA begrenzt sein. Die Standard DALI Busspannung beträgt 16V. Eine geeignete Stromversorgung ist das Modul DALI-PS.

Wir empfehlen als Einrichtungstool, zur Programmierung und zum Debuggen des DALI-Systems das USB-DALI Tool.

Weitere technische Information erhalten Sie bei den einzelnen Produkten.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN

DALI-GC

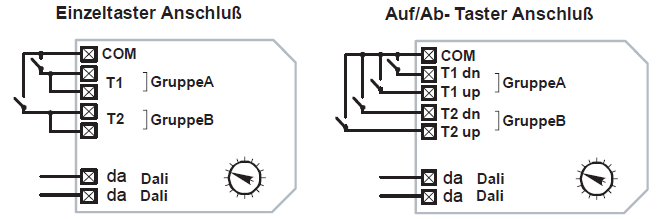

		Tastermodul für zwei (bzw. vier) Taster, mit dem Dimmbefehle an zwei Gruppen (A, B) auf den DALI Bus gesendet werden können. Es können einfache, handelsübliche Installationstaster verwendet werden. Wahlweise kann zur Steuerung einer Gruppe ein Einzeltaster oder ein Auf/Ab- Taster verwendet werden (siehe Anschlußplan). Jedem der jeweils zwei Taster ist eine Gruppe zugeordnet (wird per Drehschalter am Modul eingestellt). Es können Gruppenadressen 1..16 und Broadcast (d.h. "an alle") eingestellt werden. HINWEIS: Das DALI-Signal ist nicht SELV. Es gelten die Installationsvorschriften für Niederspannung. DALI-GC Anschluss: DALI-Bus, passiver Busteilnehmer Speisung: über DALI Bus, ca. 6mA Abmessungen: Modul UP-Einbau Umgebungstemperatur: 0...45C Schutzart: IP20
