DALI INTERFACES

DALI ist ein Protokoll aus der Architekturlichtsteuerung. DALI venetzt bis zu 64 Geräte und erlaubt eine Steuerung sowie Statusrückmeldung der angeschlossenen Teilnehmer. DALI ist sehr störsicher und wird als internationaler (IEC) Standard von allen wichtigen internationalen Herstellen unterstützt. DALI is a lighting control protocol used in architectural lighting. DALI is quite slow, but thus it is highly immune to interference. DALI has been published as international (IEC) standard. Thus DALI is supported by manufacturers worldwide.

Weitere technische Information erhalten Sie durch Anklicken der einzelnen Produkte.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN

Click the individual products for more information.
Load technical manuals from our MANUALS website.

DMX TO DALI DECODERS

DMX DALI BUS CONVERTER 7044B-H    NEU
Der DMX-DALI Decoder 7044B-H entspricht in seinen Funktionen dem Basismodell 7044A-H, jedoch mit erweiterter Kapazität. Er kann typ. 4 Einzel- oder Gruppenadressen bedienen und bei Bedarf auf bis zu 16 Gruppen oder 64 individuell steuerbare Adressen umkonfiguriert werden. Die DALI-Daten werden direkt auf einen DALI-Bus [SIEHE HINWEIS 2] ausgegeben. Dadurch werden bestehende Anlagen mit einfachen Mitteln DMX-steuerbar. Bitte beachten Sie die begrenzte Datenübertragungsgeschwindigkeit des DALI-Busses; für Echtzeitanwendungen sollten stets nicht mehr als 4 Adressen belegt werden. DMX DALI BUS CONVERTER 7044B-H    NEW
The DMX to DALI decoder 7044B-H is the successor of the famous 7044A-H, featuring same functionality but extended address range. The decoder can drive 4 single or group addresses on the DALI bus [SEE NOTE 2], and can be reconfigured to 64 single addresses (max) or 16 group addresses (max) to make existing DALI installations DMX compatible. Please note the limited data speed available on the DALI bus (about 400 times less than DMX data speed); extending the address range beyond the factory default setting may result in delays on the DALI bus.

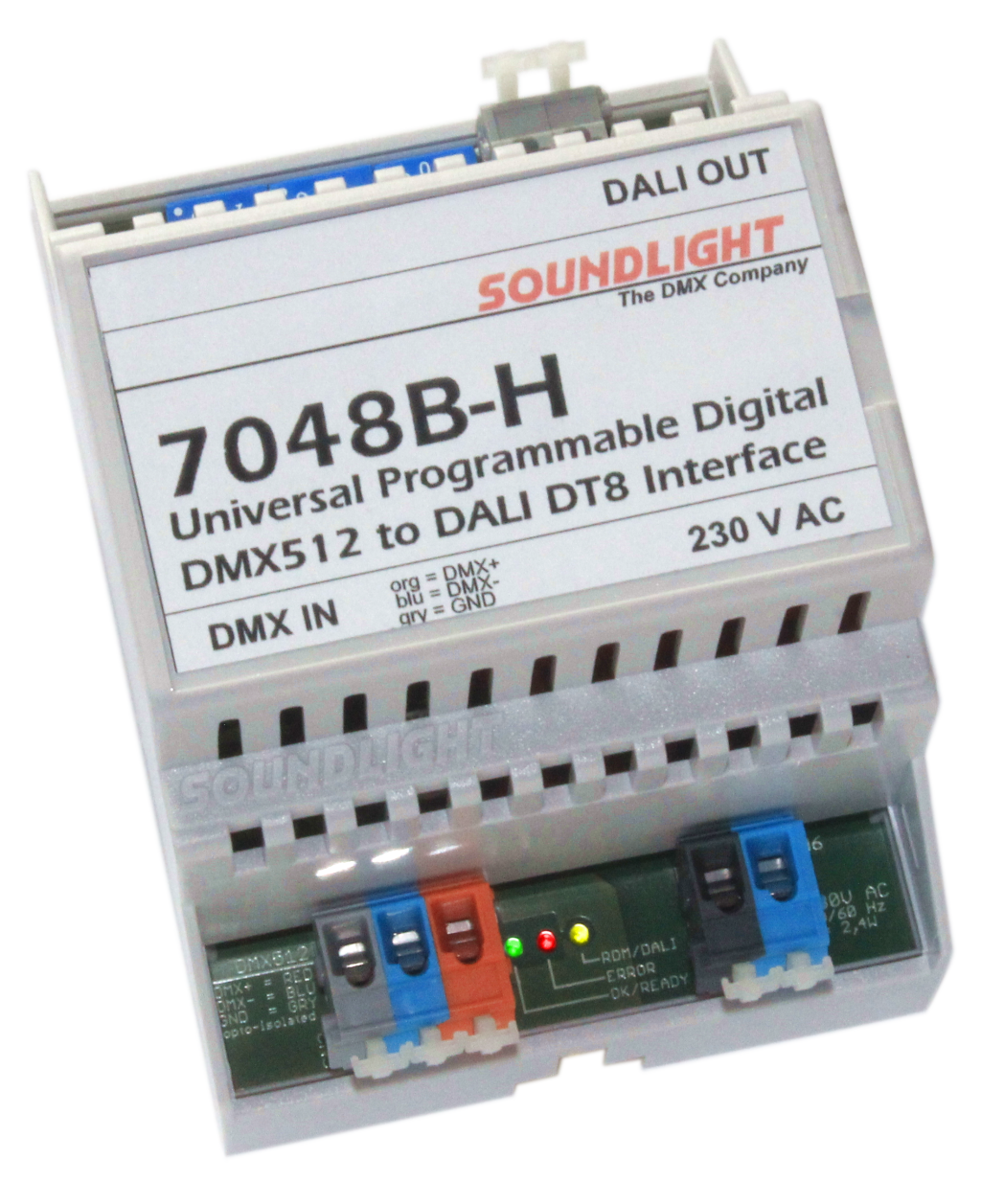

DMX DALI DT8 CONVERTER 7048B-H    NEU
Der DMX-DALI Decoder 7048B-H ist der wahrscheinlich weltweit erste DMX512 auf DALI DT8 Decoder. Er wurde geschaffen, um die Ansteuerung von DALI Warmweiss/Kaltweiss-Leuchten über DMX512 zu ermöglichen. Jede DALI Adresse wird dabei durch zwei DMX Fader (Intensität und Farbtemperatur) bedient. Die DALI-Daten werden direkt auf einen DALI-Bus [SIEHE HINWEIS 2] ausgegeben. Dadurch werden bestehende Anlagen mit einfachen Mitteln DMX-steuerbar. Bitte beachten Sie die begrenzte Datenübertragungsgeschwindigkeit des DALI-Busses; für Echtzeitanwendungen sollten nur wenige DALI Adressen belegt werden. DMX DALI DT8 CONVERTER 7048B-H    NEW
The DMX to DALI DT8 decoder 7048B-H is probably the first decoder worldwide to allow DMX512 control of DALI warmwhite/coldwhite colour temperature changing fixtures. The decoder can drive up to 16 single addresses or group addresses on the DALI bus [SEE NOTE 2], and allows simple integration of DALI WW/CW fixtures into a DMX512 control system. Please note the limited data speed available on the DALI bus (about 400 times less than DMX data speed); extending the address range beyond the factory default settings may result in delays on the DALI bus.

DMX DALI DT8 CONVERTER 7048C-H    NEU
Der DMX-DALI Decoder 7048C-H ist ein DMX512 auf DALI DT8 RGB Decoder. Er wurde geschaffen, um die Ansteuerung von DALI RGB-Leuchten über DMX512 zu ermöglichen. Jede DALI Adresse wird dabei durch vier DMX Fader (Intensität und 3 Farben: Rot, Grün, Blau) bedient. Die DALI-Daten werden direkt auf einen DALI-Bus [SIEHE HINWEIS 2] ausgegeben. Dadurch werden bestehende Anlagen mit einfachen Mitteln DMX-steuerbar. Bitte beachten Sie die begrenzte Datenübertragungsgeschwindigkeit des DALI-Busses; für Echtzeitanwendungen sollten nur wenige DALI Adressen belegt werden. DMX DALI DT8 CONVERTER 7048C-H    NEW
The DMX to DALI DT8 decoder 7048C-H is a protocol converter to allow DMX512 control of DALI RGB colour changing fixtures. 4 DMX data slots (intensity and colors RED, GREEN, BLUE) allow full control of each DALI address. The decoder can drive up to 16 single addresses or group addresses on the DALI bus [SEE NOTE 2], and allows simple integration of DALI color fixtures into a DMX512 control system. Please note the very limited data speed available on the DALI bus, which is due to the low baud rate (about 400 times less than DMX data speed); extending the address range beyond the factory default settings may result in significant delays on the DALI bus.

DMX DALI DT8 CONVERTER 7048D-H    NEU
Der DMX-DALI Decoder 7048D-H ist ein DMX512 auf DALI DT8 RGBW Decoder. Er wurde geschaffen, um die Ansteuerung von DALI RGBW-Leuchten über DMX512 zu ermöglichen. Jede DALI Adresse wird dabei durch fünf DMX Fader (Intensität und 4 Farben: Rot, Grün, Blau, Weiss) bedient. Die DALI-Daten werden direkt auf einen DALI-Bus [SIEHE HINWEIS 2] ausgegeben. Dadurch werden bestehende Anlagen mit einfachen Mitteln DMX-steuerbar. Bitte beachten Sie die sehr begrenzte Datenübertragungsgeschwindigkeit des DALI-Busses, die durch die geringe DALI Baud-Rate bedingt ist. Für Echtzeitanwendungen sollten daher möglichst nur wenige DALI Adressen belegt werden. DMX DALI DT8 CONVERTER 7048D-H    NEW
The DMX to DALI DT8 decoder 7048D-H is a protocol converter to allow DMX512 control of DALI RGB colour changing fixtures. 5 DMX data slots (intensity and colors RED, GREEN, BLUE, WHITE) allow full control of each DALI address. The decoder can drive up to 16 single addresses or group addresses on the DALI bus [SEE NOTE 2], and allows simple integration of DALI color fixtures into a DMX512 control system. Please note the very limited data speed available on the DALI bus, which is due to the low DALI baud rate (about 400 times less than DMX data speed); extending the address range beyond the factory default settings may result in significant delays on the DALI bus.

DALI TO DMX512 CONVERTERS

DALI auf DMX INTERFACE

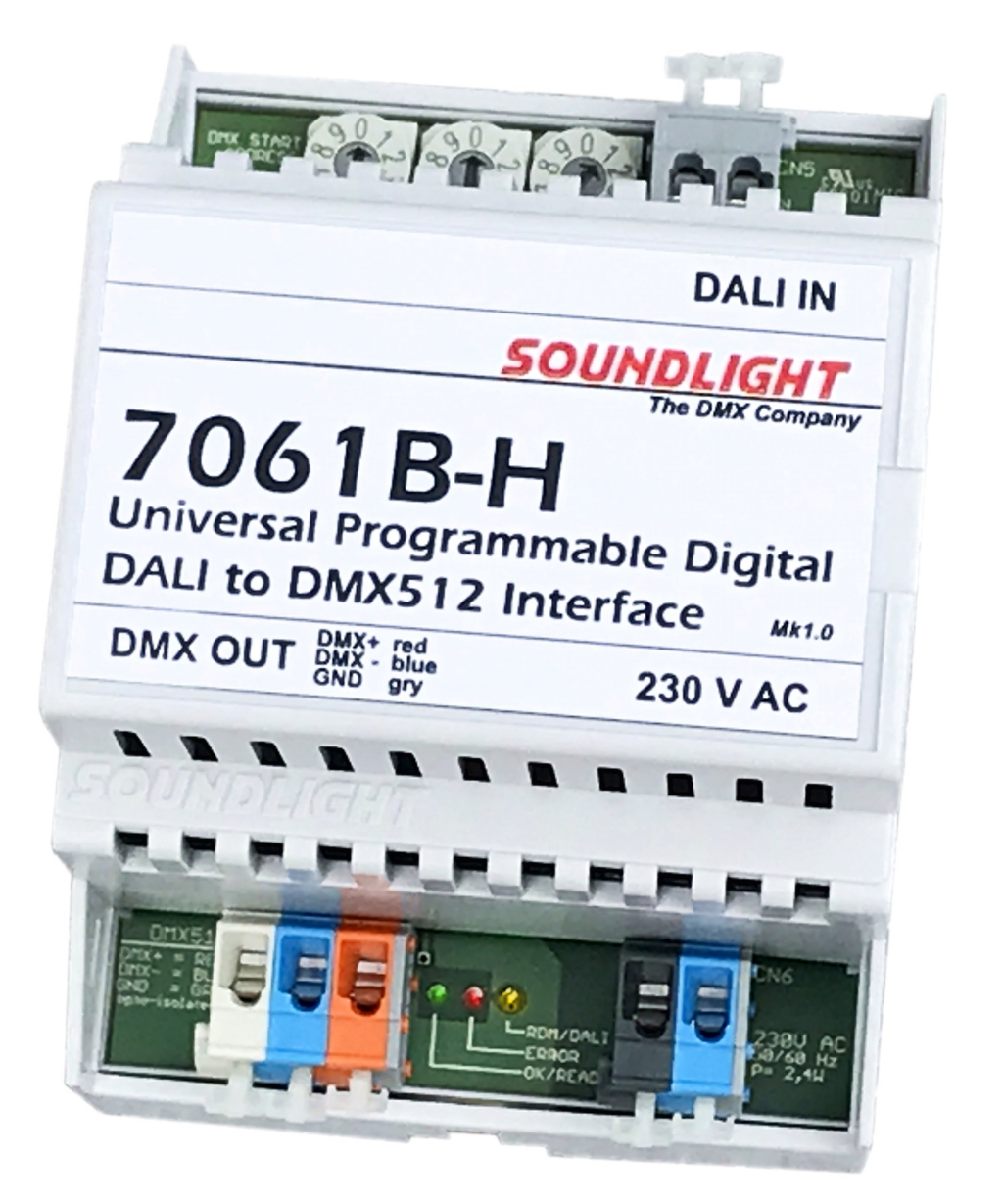

Um DMX512 Geräte am DALI Bus bedienen zu können, benötigt man einen geeigneten Formatkonverter. Das Modul 7061B-H belegt eine DALI Adresse und gibt die an diese Adresse gerichteten Daten als DMX Informationen (auf 16 Slots) aus. Es unterstützt Einzeladresse, DALI Gruppen, Szenen und Formatvorgaben. Damit lassen sich DMX-Scheinwerfer, DMX Effekte u.a.m. einfach auch in DALI Systemen nutzen.
Das 7061B-H unterstützt Random DALI Long-Adressing und kann damit auch in einer bestehenden DALI Konfiguration automatisch konfiguriert werden.
DALI to DMX INTERFACE
To operate DMX512 devices on the DALI bus, a suitable format converter is needed. The 7061B-H allocates one DALI address and re-routes all intensity data (direct arc levels, group levels, or scene levels) as DMX512 data to the DMX output. Thus DMX spots, DMX dimmers, DMX driven LED assemblies or DMX effects a simply be integrated into a DALI system.
The 7061B-H supports Random DALI long-addressing and can automatically be commissioned by DALI programming tools.

DALI auf DMX INTERFACE
Um DMX512 Geräte am DALI Bus bedienen zu können, benötigt man einen geeigneten Formatkonverter. Das Modul 7064A-H belegt 16 DALI Adressen und gibt die an diese Adressen gerichteten Daten als DMX Informationen aus. Es unterstützt Einzeladresse, DALI Gruppen, Szenen und Formatvorgaben. Damit lassen sich Farbwechselscheinwerfer, Moving Lites u.a.m. einfach auch in DALI Systemen nutzen.
WICHTIGER HINWEIS: Das 7064A-H unterstützt kein random DALI Long-Adressing. Damit ein geschlossener Adressblock erhalten bleibt, ist es bereits auf einen Block von 16 konsekutiven DALI Short-Adressen pre-programmiert und erfordert somit einen DALI-Controller, der eine bestehende Anlagenkonfiguration auslesen kann. Das ist bei den meisten Controllern (z.B. Tridonic X-Touch Box, X-Touch Panel, SLH USB-DALI, Zumtobel Emotion etc) problemlos möglich. KNX-DALI Gateways sind nur einsetzbar, wenn Sie diesen Modus ebenfalls unterstützen (z.B. Busch-Jaeger 6197/41). Geräte mit Auto-Adressierung (z.B ABB DGS-1/1) sind ungeeignet.
DALI to DMX INTERFACE
To operate DMX512 devices on the DALI bus, a suitable format converter is needed. The 7064A-H allocates 16 DALI addresses and re-routes all intensity data (direct arc levels, group levels, or scene levels) as 16 individual DMX512 data slots to the DMX output. Thus DMX spots, DMX dimmers, DMX driven RGB or RGBW LED assemblies or DMX effects a simply be integrated into a DALI system.
IMPORTANT NOTICE: The 7064A-H uses 16 consecutive pre-defined DALI short addresses to ensure 1:1 ALI/DMX address matching. It does not support random DALI Long-AdressingThus a DALI controller must be able to read existing configurations (e.g. Tridonic X-Touch Box, X-Touch Panel, SLH USB-DALI, Zumtobel Emotion etc). Please note, that many KNX-DALI gateways do not allow to work with pre-set bus addressing. Only KNX gateways supporting pre-set configurations (e.g. Busch-Jaeger 6197/41) can be used. Gateways supporting only auto-adressing (e.g ABB DGS-1/1) can not be used with the 7064A-H.

DALI UTILITIES

USB DALI INTERFACE
Das USB-DALI ermöglicht einem PC den Zugriff auf eine DALI Installation. Das Interface ist zur Einrichtung und Konfiguration einer Anlage, zum Auslesen und Überwachen eines DALI Systems unverzichtbar. Für Besitzer des USB-DALI steht Diagnose-Software zum kostenfreien Download zur Verfügung. USB DALI INTERFACE
The USB-DALI allows to access a DALI installation from PC. You can read and write configurations, set DALI addresses, roup assignments and more. A DALI monitor tool allows to read and log bus commands anytime. A comprehensive software tool is included with delivery.

DALI BUSSTROMVERSORGUNG
Der DALI Bus ist normalerweise ungespeist, alle Teilnehmer passiv. In diesem Fall wird eine Busstromversorgung benötigt. Die DALI-PS eignet sich für DIN Tragschienenmontage und liefert einen Busstrom von max. 200mA. DALI BUS POWER SUPPLY
All DALI bus participants are passie devices. Thus the DALI bus needs a special bus power supply. The DALI-PS snaps onto standard DIN rail and supplies about 200mA of current for up to 64 standard bus loads (2mA each).

DALI GRUPPENCONTROLLER
Das DALI Tasteninterface DALI-GC bedient 2 potentialfreie Eingabetasten zur Steuerung von Gruppen. Es ist frei programmierbar und kann Gruppen abrufen oder Broadcast-Kommandos senden (je nach Tastenzuweisung). Das Modul paßt problemlos in eine Unterputzdose. DALI GROUP CONTROLLER
The DALI keyboard interface supports two potential-free switches to control DALI groups. The interface is freely programmable and can be set to either end group or broadcast commands. The compact module needs no extra power supply and can be mounted directly behind the switches.

DALI TASTEN-INTERFACE MULTI CONTROLLER
Das DALI Tasteninterface DALI-MC bedient 4 potentialfreie Eingabetasten, ist frei programmierbar und kann Einzeladressen, Gruppen oder Szenen abrufen (je nach Tastenzuweisung). Das Modul paßt problemlos in eine Unterputzdose. DALI MULTI CONTROLLER
The DALI keyboard interface supports up to four potential-free switches to control individual addresses, DALI groups, or recall scenes . The interface is freely programmable, needs no extra power supply and can be mounted directly behind the switches.
