DMX BOOSTER / SPLITTER

DMX Signalverteilung ist ein Thema für sich. Die Qualität der Verkabelung ist wichtig für einen störungsfreien Betrieb. Ebenso wichtig ist eine geeignete Signalverteilung. Dabei helfen Splitter, die zugleich das Signal verstärken und die einzelnen Leitungssegmente voneinander isolieren. Fehler, die durch Endgeräte an einem Ende des Leitungsnetzes verursacht werden, wirken sich dann an anderer Stelle nicht mehr aus.		Signal distribution is a special task. The quality of signal cabling is important to ensure trouble-free operation, as is a suitable signal distribution. That`s where DMX signal splitters come in handy. They take care of signal amplification and isolate individual signal trunks from each other. Errors on one end of the signal network, including offset voltages, are thus being isolated, and cannot affect other devices.
Weitere technische Information erhalten Sie durch Anklicken der einzelnen Produkte. Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN		Click the images for more detailed product information . Product manuals can be downloaded from: MANUALS


SPLITTER ÜBERSICHT / List of Splitters


Modell / model	%nbsp;	Ausführung / style	%nbsp;	DMX Ausgänge / DMX outputs	%nbsp;	Isolation / isolation	%nbsp;	Speisung / power supply	%nbsp;	Anmerkungen / remarks	%nbsp;
3401A-EP	%nbsp;	Einbauplatine / pcb	%nbsp;	1	%nbsp;	IN/OUT	%nbsp;	230VAC	%nbsp;	DMX Trennverstärker / Isolator	%nbsp;
3401B-H	%nbsp;	DIN Einbaumodul 2TE/ DIN rail	%nbsp;	1	%nbsp;	IN/OUT	%nbsp;	230VAC	%nbsp;	DMX Trennverstärker / Isolator	%nbsp;
3402B-H	%nbsp;	DIN Einbaumodul 2TE / DIN rail	%nbsp;	2	%nbsp;	IN/OUT	%nbsp;	230VAC	%nbsp;	DMX RDM Splitter / RDM compatible	%nbsp;
3404C-H	%nbsp;	DIN Einbaumodul 6TE / DIN rail	%nbsp;	4	%nbsp;	IN/OUT/OUT/OUT/OUT	%nbsp;	115/230VAC / autoranging	%nbsp;	High Speed DMX RDM Splitter	%nbsp;
3404LC-H	%nbsp;	DIN Einbaumodul 5TE / DIN rail	%nbsp;	4	%nbsp;	IN/OUT	%nbsp;	115/230VAC / autoranging	%nbsp;	DMX RDM Splitter / RDM compatible	%nbsp;
3406LC-H	%nbsp;	DIN Einbaumodul 5TE / DIN rail	%nbsp;	6	%nbsp;	IN/OUT	%nbsp;	115/230VAC / autoranging	%nbsp;	DMX RDM Splitter / RDM compatible	%nbsp;
3408LC-H	%nbsp;	DIN Einbaumodul 5TE / DIN rail	%nbsp;	8	%nbsp;	IN/OUT	%nbsp;	115/230VAC / autoranging	%nbsp;	DMX RDM Splitter / RDM compatible	%nbsp;
3404C-FG	%nbsp;	19" System 1 HE/ 19" rack mount	%nbsp;	4	%nbsp;	IN/OUT/OUT/OUT/OUT	%nbsp;	115/230VAC / autoranging	%nbsp;	DMX RDM Splitter / RDM compatible	%nbsp;
3408A-FG	%nbsp;	19" System 1 HE/ 19" rack mount	%nbsp;	8	%nbsp;	IN/OUT/OUT/OUT/OUT	%nbsp;	115/230VAC / autoranging	%nbsp;	DMX RDM Splitter / RDM compatible	%nbsp;
3405A-FG	%nbsp;	19" System 1 HE/ 19" rack mount	%nbsp;	5	%nbsp;	IN/5x single OUT	%nbsp;	230VAC	%nbsp;	DMX Splitter	%nbsp;
3410A-FG	%nbsp;	19" System 1 HE/ 19" rack mount	%nbsp;	10	%nbsp;	IN/8x single OUT	%nbsp;	230VAC	%nbsp;	DMX Splitter	%nbsp;

		DMX SIGNAL BOOSTER / ISOLATOR 3401A-EP Diese Platine hat es in sich: Sie trennt ein DMX Leitungsnetz durch galvanische Isolierung auf; sie bewirkt eine Signalverstärkung und sie führt gleichzeitig eine Signalprüfung durch. Ideal zum Verstärken von Steigleitungen u.a.m. Speisung: 230V AC		DMX SIGNAL BOOSTER / ISOLATOR 3401A-EP This line driver comes as printed circuit board. Using optical isolation, it separates the input from the signal output galvanically. At the same time, the DMX signal is being checked and amplified. Power supply: 230V AC

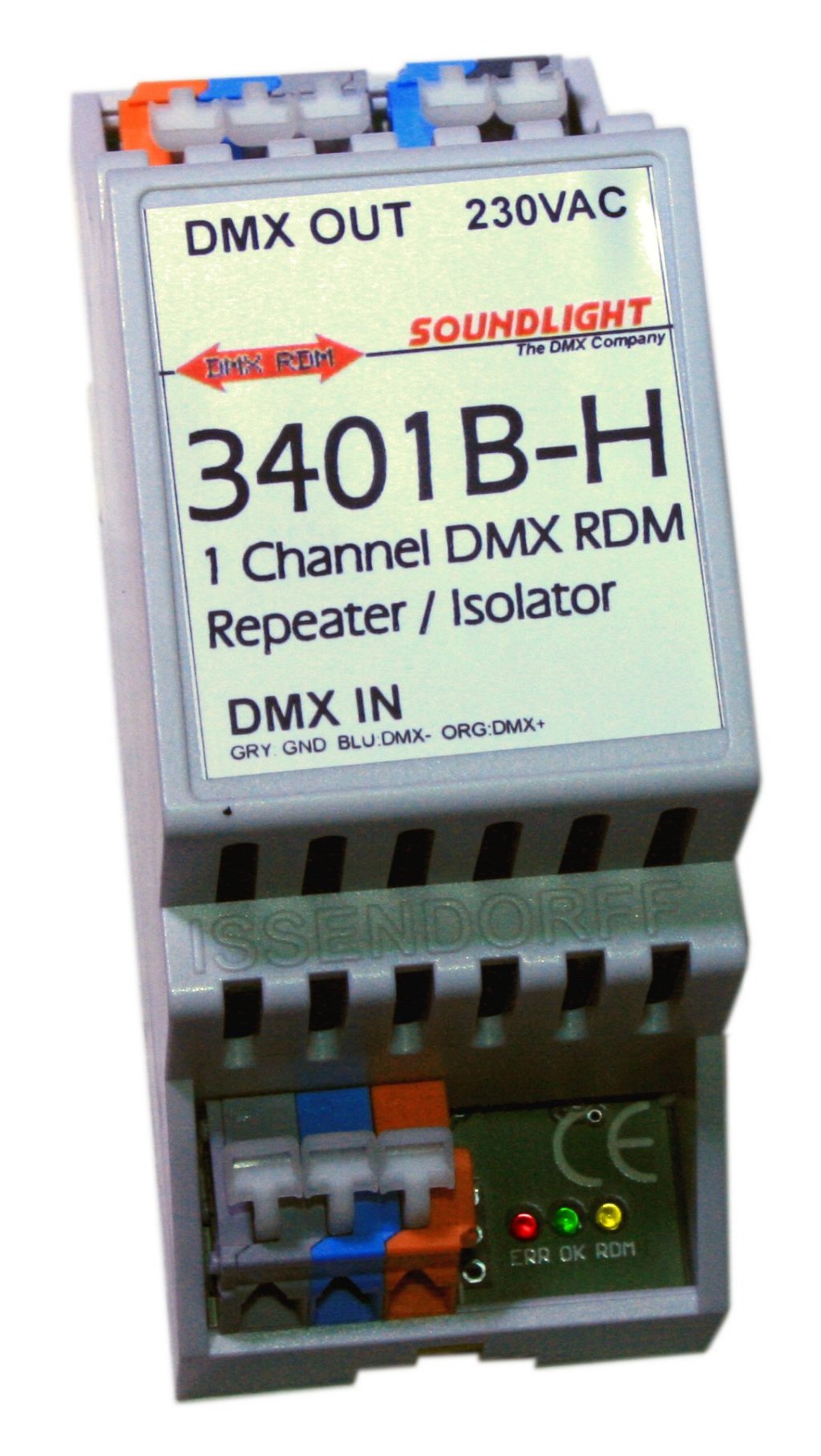

		DMX SIGNAL BOOSTER / ISOLATOR 3401B-H    Der 3401B-H ist sozusagen ein "RDM Trenntrafo". Das Modul dient gleichzeitig als Leitungsverstärker und als Isolator, und arbeitet dabei bidirektional- der 3401B-H ist somit RDM-fähig. Ideal zum Verstärken von Datenleitungen im Architekturbereich und für Festinstallationen. Speisung: 230V AC Aktuelle Presseinfos lesen Sie hier und hier.		DMX SIGNAL BOOSTER / ISOLATOR 3401B-H    They call it "isolating signal transformer". The 3401B-H is a bidirectional line driver capable of driving RDM lines. The 3401B-H snaps onto a standard 35mm DIN rail and is optimally suited for permanent installations, e.g. architectural lighting systems. Power supply: 230V AC For press releases click here and here.
		DMX BOOSTER / SPLITTER 3402B-H    Der 3402B-H ist der kompakteste DMX Splitter in unserem programm. Das Gerät mit nur 2TE Einbaubreite passt in jede Verteilung und ist darüberhinaus sogar vollständig RDM-fähig. Ideal zum Verstärken von Datenleitungen im Architekturbereich und für Festinstallationen. Speisung: 24V DC		DMX BOOSTER / SPLITTER 3402B-H    The 3402B-H is the most versatile and most compact DMX splitter. The unit is fully DMX RDM compliant and with its compact size easily fits into any installation cabinet. Power supply is 24VDC. The compact splitter is optimally suited for permanent installations, e.g. architectural lighting systems. Power supply: 24V DC
		DMX ISO BOOSTER / SPLITTER 3404LC-H    Entworfen für Schaltschränke, ist der 3404LC-H der absolute Standardsplitter für DMX Signalverteilung. Einfache Montage auf DIN Normtragschiene dank Systemgehäuse, einfache Speisung dank Widerange-Eingang 115-230V. 4 Ausgänge und zusätzlich ein durchgeschleifter THRU-Ausgang machen den 3404LC-H universell verwendbar. Funktionsanzeige für DMX Daten und für RDM-Pakete, und das macht auch Sinn: denn der 3404LC-H ist gleichzeitig DMX RDM kompatibel.		DMX ISO BOOSTER / SPLITTER 3404LC-H    The 3404LC-H has been designed as standard DMX signal distributution device f or use in electrical cabinets. Simple installation on standard DIN rail, four signal outputs plus a separate THRU output, and a widerange power supply to cover all applications from 115V to 230VAC. Status LEDS indicate DMX data and DMX RDM telegram traffic. That makes sense, since the new 3404LC-H is also fully DMX RDM compliant.
		DMX RDM SPLITTER /BOOSTER 3408LC-H    Umfangreiche RDM Installationen bedient der 3408LC-H mit 8 RDM Ausgangsports. Damit ist der 3408LC-H die optimale Auswahl für umfagreiche Instzallationen. Mehrere Splitter lassen sich wahlweise parallel oder auch kaskadiert betreiben. Jetz im kompakten 5TE Format verfügbar. Verfügbar als Wechselspannungs-Modell 115/230V oder als Gleichspannungs-Modell 12-24V DC. PRESSEINFO PRESSEINFO		DMX RDM SPLITTER /BOOSTER 3408LC-H    The 3408LC-H is intended for complex RDM installations and provides 8 RDM control ports. This makes the 3408LC-H your first choice for bigger installations. Multiple splitters can be operated in parallel or cascaded. Now available in shrinked size (5U) for DIN rail mount. Available as 115/230V AC or as 12-24V DC model. PRESS INFO PRESS INFO

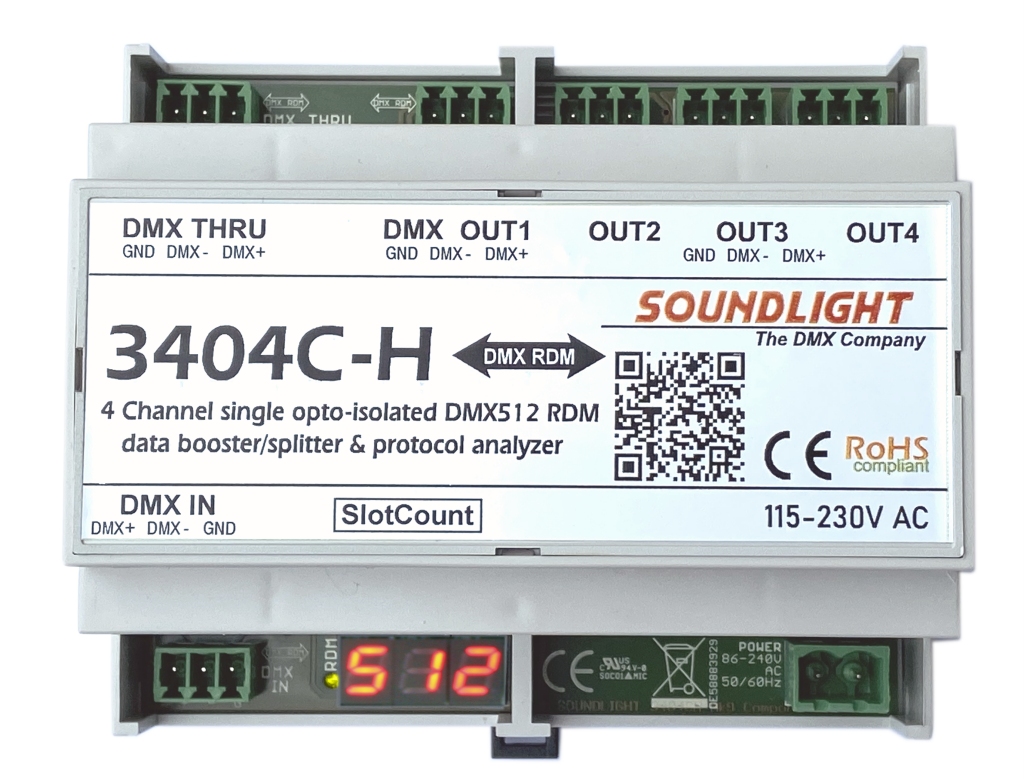

		DMX ISO BOOSTER / SPLITTER 3404C-H    Leistungsstark und zusätzlich noch DMX RDM-fähig ist das bidirektional betreibbare Modell 3404C-H. Auch der 3404C-H kommt mit Digitaldisplay zur Ausgabe von Kanalzahl und Signalstatus. Fehlerhafte Signalpakete werden identifiziert und angezeigt. Mehrere 3404C-H lassen sich kaskadieren oder auch parallel betreiben. Mehrere hundert RDM-Teilnehmer in einem System? Kein Problem... PRESSEINFO PRESSEINFO PRESSEINFO		DMX ISO BOOSTER / SPLITTER 3404C-H    Powerful and additionally absolutely RDM compliant: that's the bidirectional DMX RDM splitter 3404C-H. The 3404C-H comes with digital display to show slot count and error status. Faulty signal packages will be identified and displayed. Multiple splitters 3404C-H can be operated in parallel or in series. Some hundred RDM responders? No problem... PRESS INFO PRESS INFO PRESS INFO
		DMX RDM ISO BOOSTER / SPLITTER 3404C-FG    Der Trend zu DMX RDM ist ungebrochen und unaufhaltsam: Den Zugewinn an Komfort möchte man einfach nicht mehr missen, wenn man ihn denn kennen gelernt hat. Der 3404C-FG ist der "kleine Bruder" des 3408A-FG und erfüllt die Anforderungen an einen modernen DMX Splitter: mehrkanalfähig, erstklassige Ein- und Ausgangstreiber, anwenderkonfigurierbar, DMX RDM kompatibel. Weitbereichseingang. Das universelle Arbeitspferd für die Lichtsteuerung von morgen...		DMX RDM ISO BOOSTER / SPLITTER 3404C-FG    There is a strong trend towards DMX RDM: once you've got to know it's possibilities, you may not do without in the future... The 3404C-FG is the small version of the 3408A-FG and satisfies all requirements to a modern DMX splitter: multi-channel capability, first class input and output drivers, can be configured by the user, DMX RDM compliant. Wide range power supply. The universal workhorse for today and tomorrow...
		DMX ISO BOOSTER / SPLITTER 3405A-FG Diese Geräte sind schon auf allen denkbaren Produktionen im Einsatz gewesen: Der 3405A (und der grössere Bruder 3410A) sind einfach als de-facto-Standard aus der DMX Welt nicht mehr wegzudenken. Nicht nur Live, sondern auch im Theater, in der TV-Produktion oder in der Gebäudetechnik liefern unsere Splitter beste Signale.		DMX ISO BOOSTER / SPLITTER 3405A-FG These models have been performing on nearly any production you may think of: The 3405A (and its brother 3410A) have established themselves as a de-facto-standard. Be it Live Performance, Theatre, TV Production, Cruise Ship Use or Permanent Building Installation: these DMX splitters are higly reliable and deliver best signal quality.

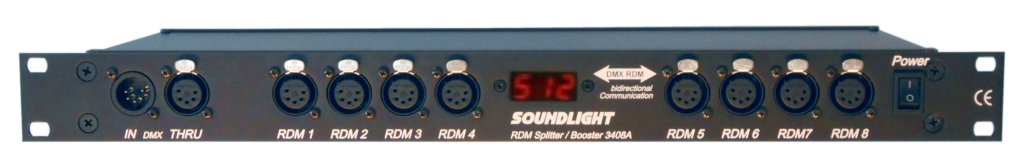

		DMX RDM ISO BOOSTER / SPLITTER 3408A-FG    Der Trend zu DMX RDM ist ungebrochen und unaufhaltsam: Den Zugewinn an Komfort möchte man einfach nicht mehr missen, wenn man ihn denn kennen gelernt hat. Der 3408A-FG erfüllt die Anforderungen an einen modernen DMX Splitter: mehrkanalfähig, erstklassige Ein- und Ausgangstreiber, anwenderkonfigurierbar, DMX RDM kompatibel. Weitbereichseingang. Das universelle Arbeitspferd für die Lichtsteuerung von morgen..		DMX RDM ISO BOOSTER / SPLITTER 3408A-FG    There is a strong trend towards DMX RDM: once you've got to know it's possibilities, you may not do without in the future... The 3408A-FG is the RDM workhorse and satisfies all requirements to a modern DMX splitter: multi-channel capability, first class input and output drivers, can be configured by the user, DMX RDM compliant. Wide range power supply. The universal workhorse for today and tomorrow...
		DMX ISO BOOSTER / SPLITTER 3410A-FG Diese Geräte sind schon auf allen denkbaren Produktionen im Einsatz gewesen: Der 3410A (und der kleinere Bruder 3405A) sind einfach als de-facto-Standard aus der DMX Welt nicht mehr wegzudenken. Nicht nur Live, sondern auch im Theater, in der TV-Produktion oder in der Gebäudetechnik liefern unsere Splitter beste Signale.		DMX ISO BOOSTER / SPLITTER 3410A-FG These models have been performing on nearly any production you may think of: The 3410A (and its little brother 3405A) have established themselves as a de-facto-standard. Be it Live Performance, Theatre, TV Production, Cruise Ship Use or Permanent Building Installation: these DMX splitters are higly reliable and deliver best signal quality.
