VISUAL PROGRAMMING CRASHKURS

Sie haben eine SOUNDLIGHT DMX PC-Karte 1512B oder wollen sich eine zulegen? Gut, dann sollen Sie sie ja auch benutzen können. Die Karte ist wahrlich universell: sie läßt sich sehr einfach mit allen Sprachen - Assembler, DOS BASIC, PASCAL, C, den visuellen Programmieroberflächen Visual Basic, DELPHI und Visual C++ bedienen. Am meisten Spaß machen natürlich die visuellen Oberflächen unter Windows, weil Sie sich um Grafik fast nicht kümmern müssen: die ist schon komplett vorhanden und eine ganze Menge Systemfunktionalität gibt's auch fertig- man kann sich also voll und ganz auf die eigentliche Aufgabe, die Lichtsteuerung, konzentrieren.

Die einfachsten und preiswertesten Möglichkeiten sind der Einstieg über Visual BASIC oder Visual PASCAL, genannt DELPHI. Wir zeigen Ihnen hier zunächst die Grundschritte in beiden Programmierumgebungen. Dazu verwenden wir Visual BASIC 3.0 und DELPHI 1.0. Beispiele für Visual BASIC 5.0 und DELPHI 2.0 können Sie am Ende des Kapitels downloaden.

Nachfolgend erläutern wir Ihnen die grundlegenden 4 Schritte für jedes Projekt. Sie können alle Dateien am Ende des Kapitels downloaden. Nutzen Sie diese Skelette als Ausgangsbasis für Ihre eigenen Programme.

• Wir schlagen vor, daß Sie dies Kapitel ausdrucken, nachdem Sie es mit Ihrem Internet-Browser geladen haben.
• Die Beispieldateien können Sie am Ende des Kapitels laden, bitte beachten Sie dazu unbedingt die angegebenen Hinweise zur Installation.

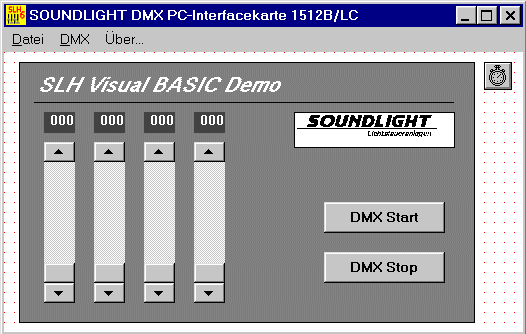

Der Visual BASIC Entwurfsbildschirm

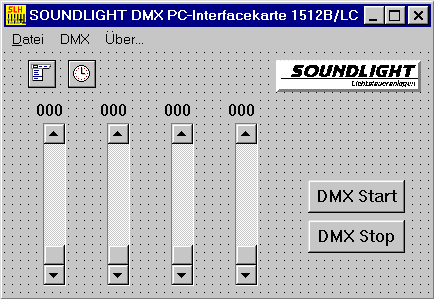

Der DELPHI Entwurfsbildschirm

Schritt 1: Funktionen deklarieren

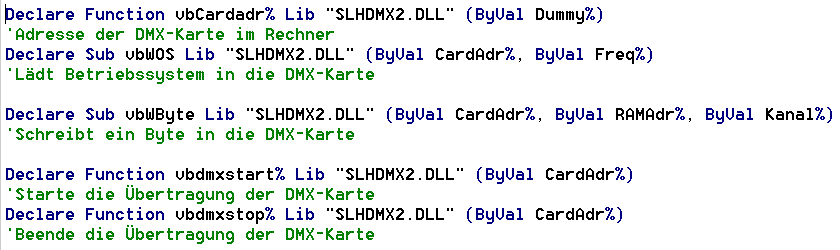

BASIC

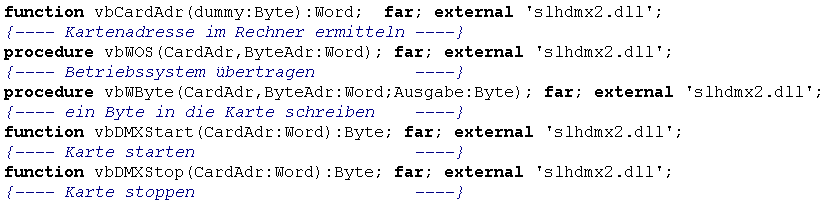

DELPHI

Die Deklarationen werden bei Visual BASIC im Modul MODUL1.BAS ("Neues Modul hinzufügen"), bei DELPHI in der MAINUNIT.PAS untergebracht.

Legen Sie in diesem Modul ebenfalls ein Datenarray an, das als Übergaberegister an die Karte dienen kann. Wir nennen es daher DMXAusgabe und optimalerweise sollte es natürlich Platz für 512 Daten (Kanäle) enthalten:

DIM DMXAusgabe(0 to 511) As Integer (BASIC)
DmxAusgabe:Array[0..511] of Byte; (DELPHI)

Schritt 2: eine Form erstellen und die Karte initialisieren

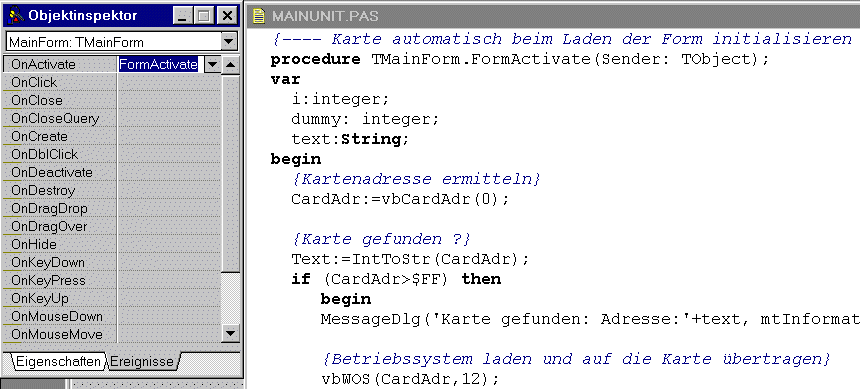

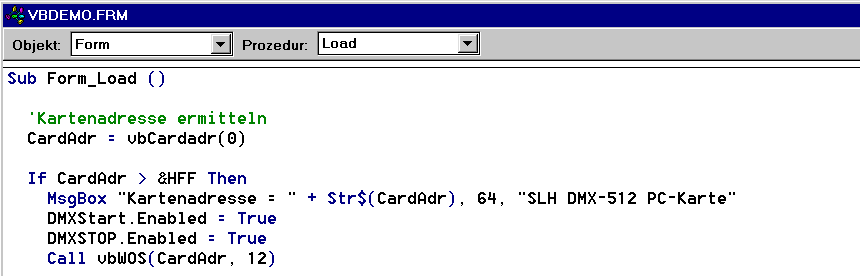

Der beste Platz für die automatische Initialisierung ist bei Visual BASIC das FORM_LOAD Ereignis, bei DELPHI tragen Sie es in MainForm:OnActivate ein.

Um die Karte erfolgreich in Betrieb nehmen zu können, müssen Sie nun folgende Operationen durchführen:

• die Schnittstellenadresse der Karte im Rechner ermitteln
  Dazu dient die Funktion vbCardAdr. Sie fragt Ihren PC ab und gibt die aktuelle Kartenadresse, mit der Sie dann fortan arbeiten können, zurück. Um die DIP-Schalter Einstellung der Karte müssen Sie sich also nicht kümmern.
• das Betriebssystem auf die Karte übertragen
  Die Karte in einen betriebsfähigen Zustand versetzen. Bitte beachten Sie, daß es verschiedene Kartentypen gibt, alle Beispiele orientieren sich an der Karte für diesen Kurs, der Type 1512B-LC (12 MHz Version)
• die Arbeitsparameter in die Karte schreiben Eine Handvoll Werte, die Timing, Kanalzahl u.s.w. bestimmen. Bitte wie angegeben übernehmen.

BASIC
DELPHI

Den vollständigen Code entnehmen Sie bitte den ladbaren Beipieldateien.

Schritt 3: einen Timer einrichten

Um Schreibzugriffe auf die Karte erfolgreich durchführen zu können, sollten Sie wissen:

• jeder Schreibzugriff stoppt die Ausgabe der Karte.
  Nach allen Schreibzugriffen muß daher auf jeden Fall ein Startkommando stehen.
• Schreibzugriffe während laufender Sendung vermeiden
  Vermeiden Sie daher jeden Zugriff auf die Karte außerhalb der Timerroutine. Setzen Sie als Mindestwert für die Timer-Repeatzeit 25 ms ein.

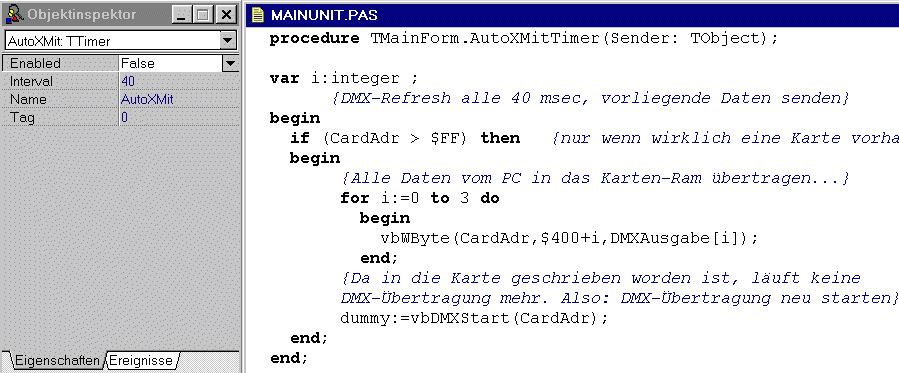

Setzen Sie die Timer-Eigenschaft ENABLED zunächst auf FALSE. Der Timer wird erst dann freigegeben, wenn eine Karte tatsächlich im System gefunden worden ist und die DMX-Übertragung gestartet wird. Zum Stoppen der Übertragung genügt es dann, den Timer einfach wieder abzuschalten.

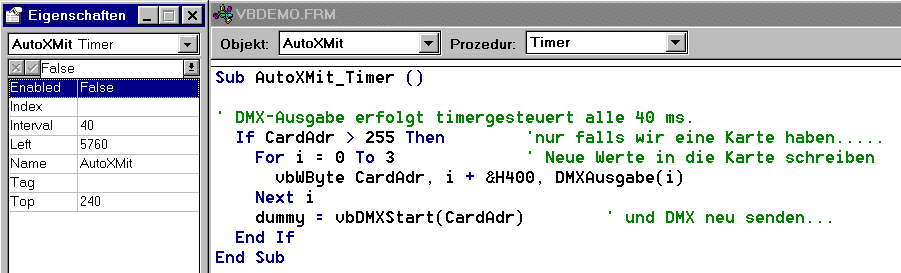

BASIC
DELPHI

Schritt 4: Anwenderprogramm erstellen

Das war es!

Obwohl BASIC und PASCAL zwei völlig unterschiedliche Sprachen sind, läßt sich eins ausmachen: die Struktur ist in beiden Fällen ähnlich. Auch wenn Sie sich anders entscheiden: die nachfolgenden Beispiele können Sie also in jedem Fall als Vorlage für eigene Versuche benutzen. Wir starten zunächst mit einem Paket Visual BASIC Demos und werden dies im Laufe der zeit auch auf andere Sprachen ausdehnen.

VIEL SPASS !

Projekt-Quellcode laden

Erstellen Sie auf Ihrer Festplatte ein neues Verzeichnis, in das Sie die Datei laden und dort entpacken. Sie erhalten dann folgende Files:

Visual BASIC 3.0 VBDEMO.MAK VBDEMO.FRM VBDEMO.FRX MODUL1.BAS SLHDMX2.DLL SLHDMX12.BIN SLHDMX16.BIN

Visual BASIC 5.0 VBDEMO.VBP VBDEMO.VBW VBDEMO.FRM VBDEMO.FRX MODUL1.BAS SLHDMX32.DLL SLHDMX12.BIN SLHDMX16.BIN

DELPHI 1.0 DEDEMO.DPR DEDEMO.OPT DEDEMO.RES MAINUNIT.DFM MAINUNIT.PAS DESK.ICO SOUNDLL2.BMP SLHDMX2.DLL SLHDMX12.BIN SLHDMX16.BIN

DELPHI 2.0 DEDEMO.DPR DEDEMO.DOF DEDEMO.RES MAINUNIT.DFM MAINUNIT.DCU MAINUNIT.PAS DESK.ICO SOUNDLL2.BMP SLHDMX32.DLL SLHDMX12.BIN SLHDMX16.BIN

Kopieren Sie davon die Datei SLHDMX2.DLL in Ihr \WINDOWS\SYSTEM Verzeichnis.

Projekt-Sourcecode VISUAL BASIC 3.0 downloaden
Projekt-Sourcecode VISUAL BASIC 5.0 downloaden
Projekt-Sourcecode DELPHI 1.0 downloaden
Projekt-Sourcecode DELPHI 2.0 downloaden
