3801B-H RDM

[DMX INTERFACE]
ERSATZTYPE / replaced by: 3804D-H

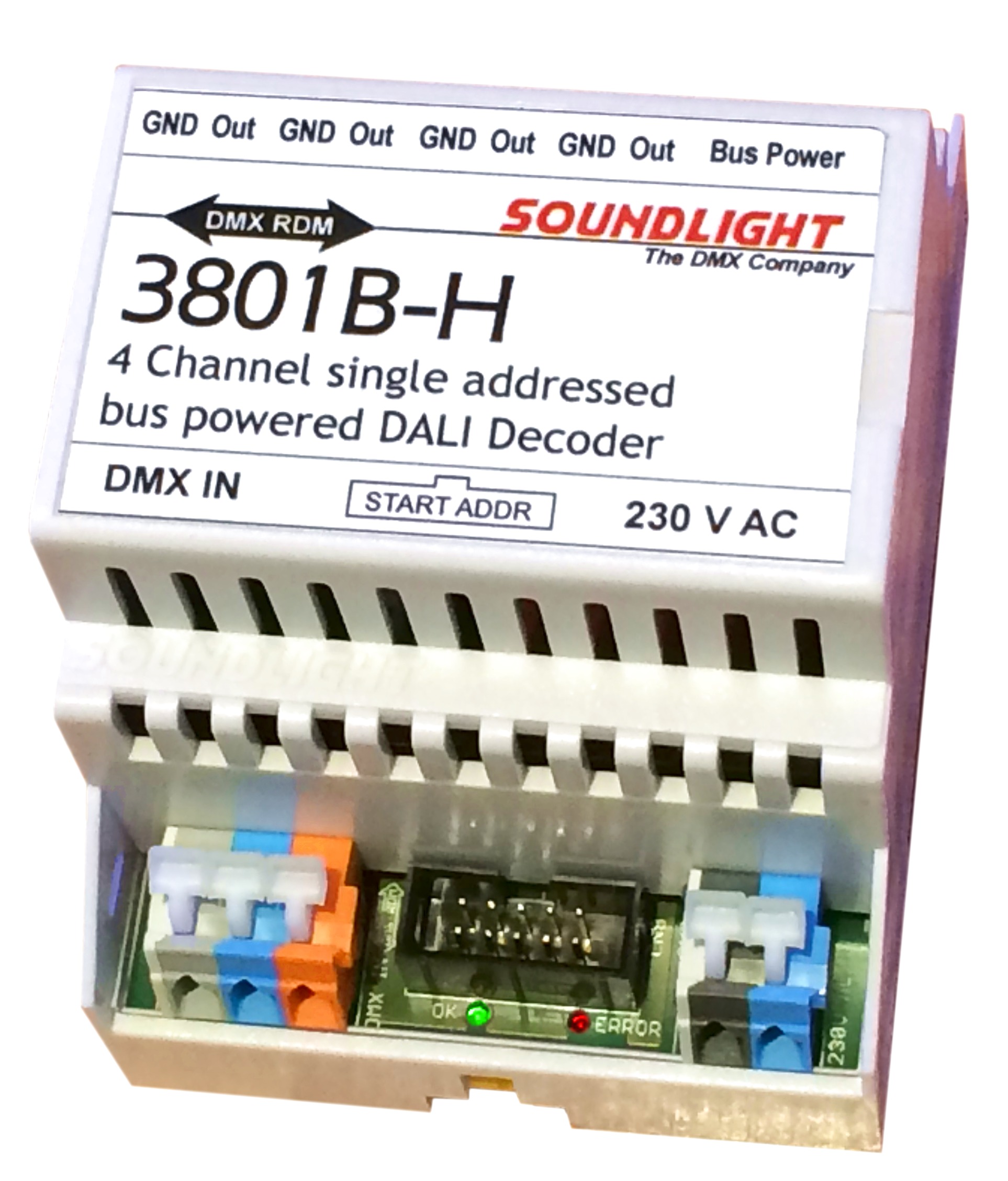

Der 3801B-H ist ein DMX / DALI Decoder, der ähnlich den 7044B-H zur Ansteuerung mehrerer auf einem Bus angeordeneten DALI Teilnehmer geeignet ist. Durch den Einbau eines eigenen Netzteiles kann das Interface direkt von 115/230V gespeist werden, eine zusätzliche Stromversorgung ist nicht erforderlich. Eine DALI Bus-Stromversorgung ist eingebaut. Eine galvanische Trennung des Steuereinganges durch Optoisolation sorgt für eine erhöhte Sicherheit und SELV-Eigenschaften.

Zum Einsatz in der Gebäudetechnik ist das Interface 3801B-H schalterlos ausgeführt. Die notwendige Einstellung der DMX Startadresse wird durch Einprogrammierung ersetzt, die der Anwender selbst vornehmen kann. Ein passendes Schalterinterface 3000P, 3003P, 3005P, oder 3006P, steht als Zubehör zur Verfügung (getrennt bestellen!)

Der 3801B-H unterstützt DALI (Digital Addressable Lighting Interface) und kann bis zu 5 DALI Teilnehmer über Einzeladressen (1-5) oder Gruppenadressen (1-5) ansprechen. Der 3801B-H ist DMX RDM kompatibel. Damit ist der Decoder sowohl mit Standard DMX als auch mit dem neuen, bidirektionalen DMX512 bedienbar. Mehr Infos zur DMX RDM erhalten Sie unter www.rdm.dmxrdm.eu

Der 3801B-H bedient 5 Adressen, der Ausgang kann mit bis zu max. 8 EVG beschaltet werden.

Der 3801B-H arbeitet im DALI ADDRESSED Modus, d.h, alle Endgeräte werden über einen gemeinsamen Ausgabeport angesteuert und müssen daher addressiert sein. Die Aderssierung kann über ein geeignetes DALI-Tool, z.B. unser USB-DALI Interface, erfolgen. Der 3801B-H setzt die DMX Eingangswerte ind DALI Intensitätswerte von 1...100% bzw. 0,1%...100% (konfigurierbar über Personality) um. Da der Decoder eine integrierte DALI Bus-Speisung enthält, darf keine zustzliche DALI PSU installiert werden. Für den Übergang auf ein extern gespeistes DALI BUS System benutzen Sie bitte den Decoder 7044B-H.

  • DMX DECODER
  • 5-Kanal
  • DMX512/1990, DMX512A, DIN56930-2, DMX RDM
  • 1 Ausgang DALI Bus, gespeist
  • Ausgangspegel: AUS, 0,1/1%...100% dimmbar
  • max. 8 EVG anschliessbar
  • Speisung: 115/230V AC, ca. 4W oder 24V DC, max. 0,5A
  • Abmessungen: DIN rail, 4TE
  • DMX RDM kompatibel, 4 Personalities
  • Betriebsspannungsüberwachung über RDM
  • DALI Bus-Spannungsüberwachung über RDM



The 3801B-H is a DMX to DALI converter similar to the 7044B-H. The decoder drives connected DALI ballasts wired conforming to the DALI bus schema, and provides a DALI bus powered output capable of addressing up to five adresses or DALI groups. The interface can directly operate from 115/230V mains supply. The DALI bus is internally powered, thus there is no need for external bus power supplies. Additional optical isolation between DMX IN and the DALI output provides increased safety and makes the decoder SELV compatible.

The 3801B-H is intended for permanent installations. Thus it does not have any configuration switches. All settings can be programmed using DMX RDM or, if you do not have access to a DMX RDM controller, a standard start address board 3000P, 3003P, 3005P, or 3006P, which is available as as separate accessory.

The 3801B-H supports the DALI output protocol and can be configured to match either a 1%...100% or a extended 0,1%...100% DALI control range. Since the decoder drives a DALI bus, the connected ballasts must be commissioned to a specific DALI address (1...5) or a specific DALI group (1...5). Use our DALI programmer USB-DALI to program DALI devices.
The 3801B-H is compatible with the latest DMX RDM standard and can be configured remotely. For more information regarding DMX RDM pls check www.rdm.dmxrdm.eu



The 3801B-H supports one powered DALI bus output, which can be loaded with up to 8 electronic ballasts max. Since the output is internally powered, no external DALI bus power PSU must be attached. If you need to drive a externally powered DALI bus system, pls use the decoder 7044B- instead.
  • DMX DECODER
  • 5-channel
  • DMX512/1990, DMX512A, DIN56930-2, DMX RDM
  • 1 output DALI bus topology
  • Output level: OFF, 0.1%/1%...100% dimmable
  • max. 8 ballasts per output
  • Power supply: 115/230V AC, approx. 4W or 24V DC, max. 0.5A
  • Dimensions: DIN rail, 4 units
  • DMX RDM compatible, 4 personalities
  • RDM power supply voltage sensor
  • RDM DALI bus voltage sensor


Geräte zur DIN Tragschienenmontage können über DMX RDM konfiguriert werden. Die DMX Startadresse, die DMX Personality und der DMX HOLD Modus können auch mit einem Startadressboard 3000P, 3003P, 3005P oder 3006P eingestellt werden. Ein Startadressboard muss getrennt bestellt werden. Es ist für alle unsere Geräte im DIN-Format verwendbar, nur einmalig erforderlich und daher nicht im Lieferumfang enthalten.

You can configure the 3801B-H via DMX RDM. Alternatively, the DMX start address, DMX personality and DMX HOLD mode can be configured using a start address board 3000P, 3003P, 3005P or 3006P. Start address boards can be used for all of our products. Start address boards are not included and must be purchased separately.

HISTORY 3801B-H

Unsere Produkte werden laufend weiterentwickelt. So kommen fortlaufend neue Möglichkeiten hinzu, und neue RDM-Kommandos und Features werden, sobald diese öffentlich verfügbar sind, hinzugefügt.
RELEASE-DATUM   VERSION   RDM VERSION   FEATURES
160909MK1.0RDM 4.6 Erstes Release
161221Mk1.1RDM 4.8 Bei DALI Level 0 wahlweise ARC LEVEL oder OFF CMD als Ausgabe wählbar


RDM FEATURES 3801B-H
    Mehr Informationen über DMX RDM erhalten Sie auf unserer Website www.dmxrdm.eu/rdm, auf der Sie auch eine Erläuterung der SOUNDLIGHT-spezifischen RDM Kommandos finden können.
Zum Vergrößern der Abbildungen klicken Sie bitte einfach auf das jeweilige Bild. 		  For more information regarding DMX RDM pls refer to our website www.dmxrdm.eu/rdm, where you will find application examples as well as a description of the SOUNDLIGHT-specific RDM commands.
To enlarge the images, simply click the image.


  MAIN MENU

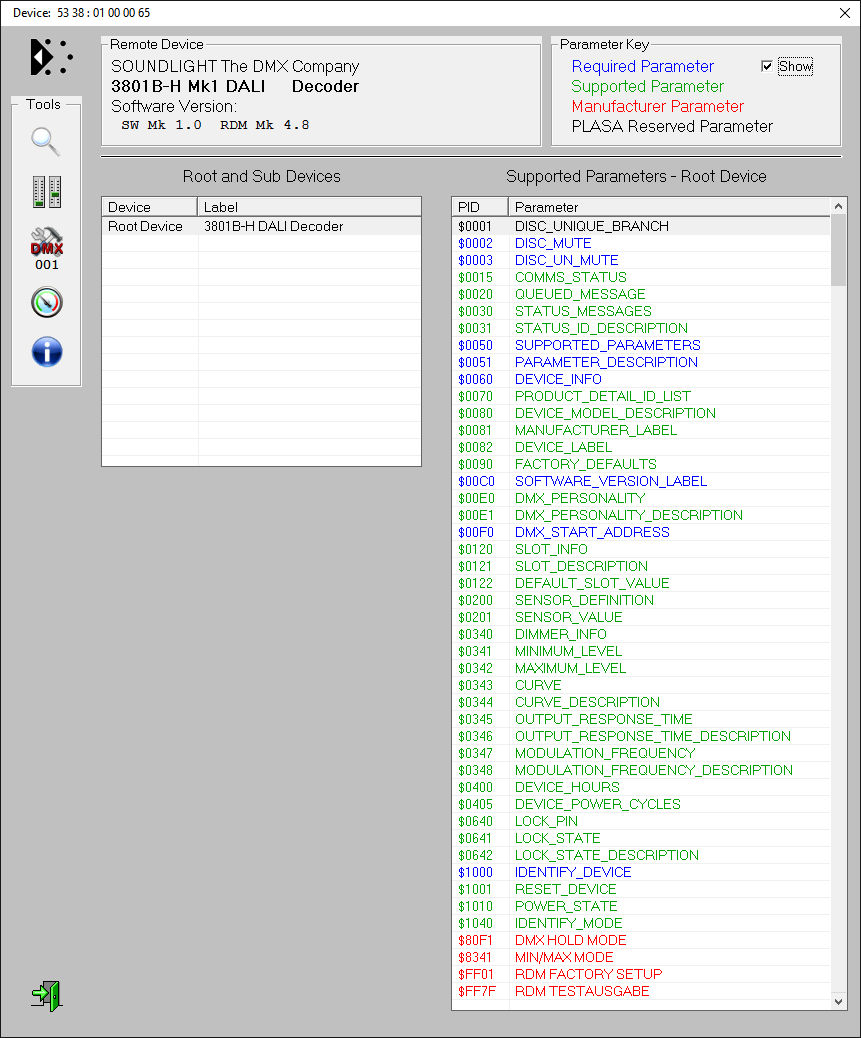

Alle RDM-Kommandos finden Sie in der RDM-Kommandoliste.
Aufgenommen mit JESE GET/SET RDM Controller 		  MAIN MENU
All RDM commands can be found in the RDM command list.
Recorded using JESE GET/SET RDM Controller


  RDM PATCHING

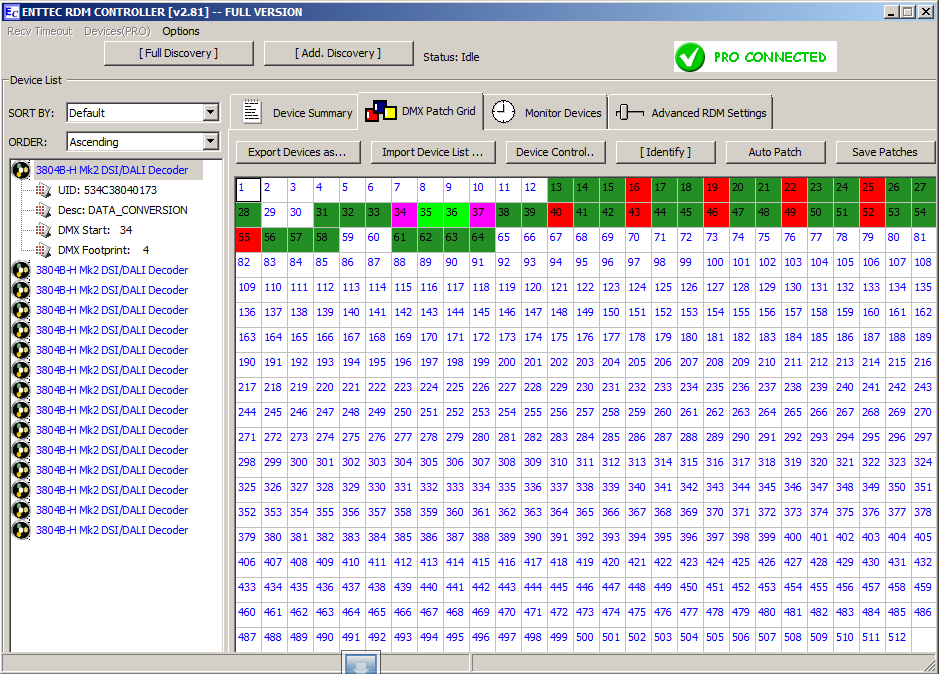

Patching per RDM könnte nicht einfacher sein. Jedes Gerät wird grafisch dargestellt, Überschneidungen werden markiert. Ziehen Sie es einfach mit der Maus auf eine andere Startadresse- schon fertig! Kein Einstellen mehr auf der Traverse oder im Schaltschrank!.
Aufgenommen mit Enttec RDM Controller 		  RDM PATCHING
Patching could not be easier when using RDM. Each device is marked clearly, overlapping is indicated by different color. Simply drag and drop using your mouse, that's it. No mor truss climbing, no cabinet search... RDM is "faster than the ladder".
Recorded using Enttec RDM Controller


  LOCK STATE
Wichtige Einstellungen lassen sich passwortgeschützt sichern.
Aufgenommen mit JESE GET/SET RDM CONTROLLER 		  LOCK STATE
Important settings can be protected by password.
Aufgenommen mit JESE GET/SET RDM CONTROLLER


  PIN CHANGE
Den PIN-Code für den Zugriff können Sie frei festlegen.
Aufgenommen mit JESE GET/SET RDM CONTROLLER 		  PIN CHANGE
The PIN code can be set freely. Don't lose it- or access may be forever locked.
Recorded using JESE GET/SET RDM CONTROLLER


  VERSORGUNGSSPANNUNG

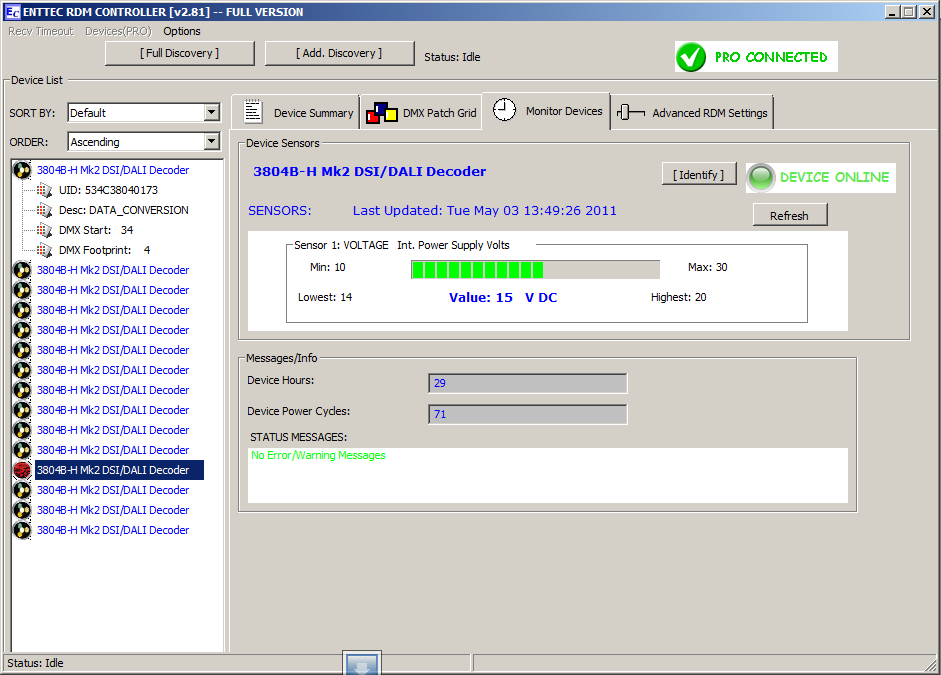

Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max).
Aufgenommen mit ENTTEC RDM CONTROLLER 		  POWER SUPPLY VOLTAGE
The voltage sensor monitors the internal power supply voltage and comprises of a (resettable) long-term recording (Min/Max).
Recorded using ENTTEC RDM CONTROLLER


  EVG-ANSCHLUSS

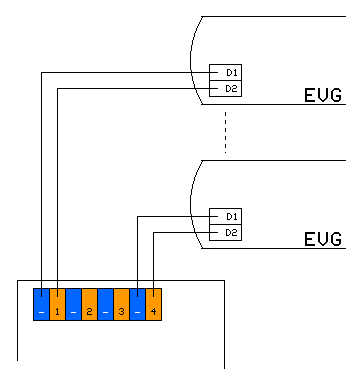

Der 3801B-H arbeitet als Decoder mit gespeistem DALI Bus: EVGs können einfach angeschlossen werden, es ist kein weiteres Zubehör erforderlich. Angeschlossene Geräte müssen jedoch mit einem geeigneten DALI-Programmer konfiguriert werden. 		  CONNECTING BALLASTS
The 3801B-H drives ballasts directly: no extra DALI bus PSU is needed. Connected devices must be commissioned, though. Any suitable DALI programmer (e.g. our USB-DALI interface) will do.


  EVG-AUSWAHL T8

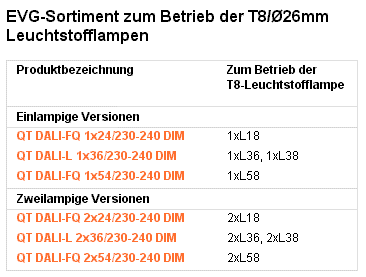

Elektronische Vorschaltgeräte für Leuchtstofflampen sind von verschiedenen Herstellern verfügbar. Sie müssen zum verwendeten Leuchtmittel passen; hier eine Auswahl für Standard T8 Röhren. 		  SELECTING T8 BALLASTS
Electronic ballasts to drive flourescent tubes are available from several manufacturers. The ballast must match the flourescent tube. This is a selection of suitable OSRAM T8 tube ballasts.


  EVG-AUSWAHL T5

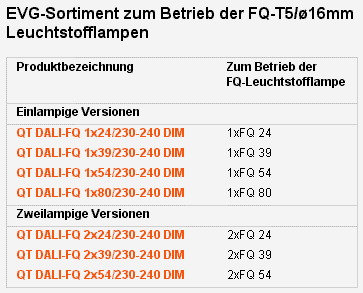

Elektronische Vorschaltgeräte für Leuchtstofflampen sind von verschiedenen Herstellern verfügbar. Sie müssen zum verwendeten Leuchtmittel passen; hier eine Auswahl für Standard T5 Röhren. 		  SELECTING T5 BALLASTS
Electronic ballasts to drive flourescent tubes are available from several manufacturers. The ballast must match the flourescent tube. This is a selection of suitable OSRAM T5 tube ballasts.


  RDM TEST REPORT

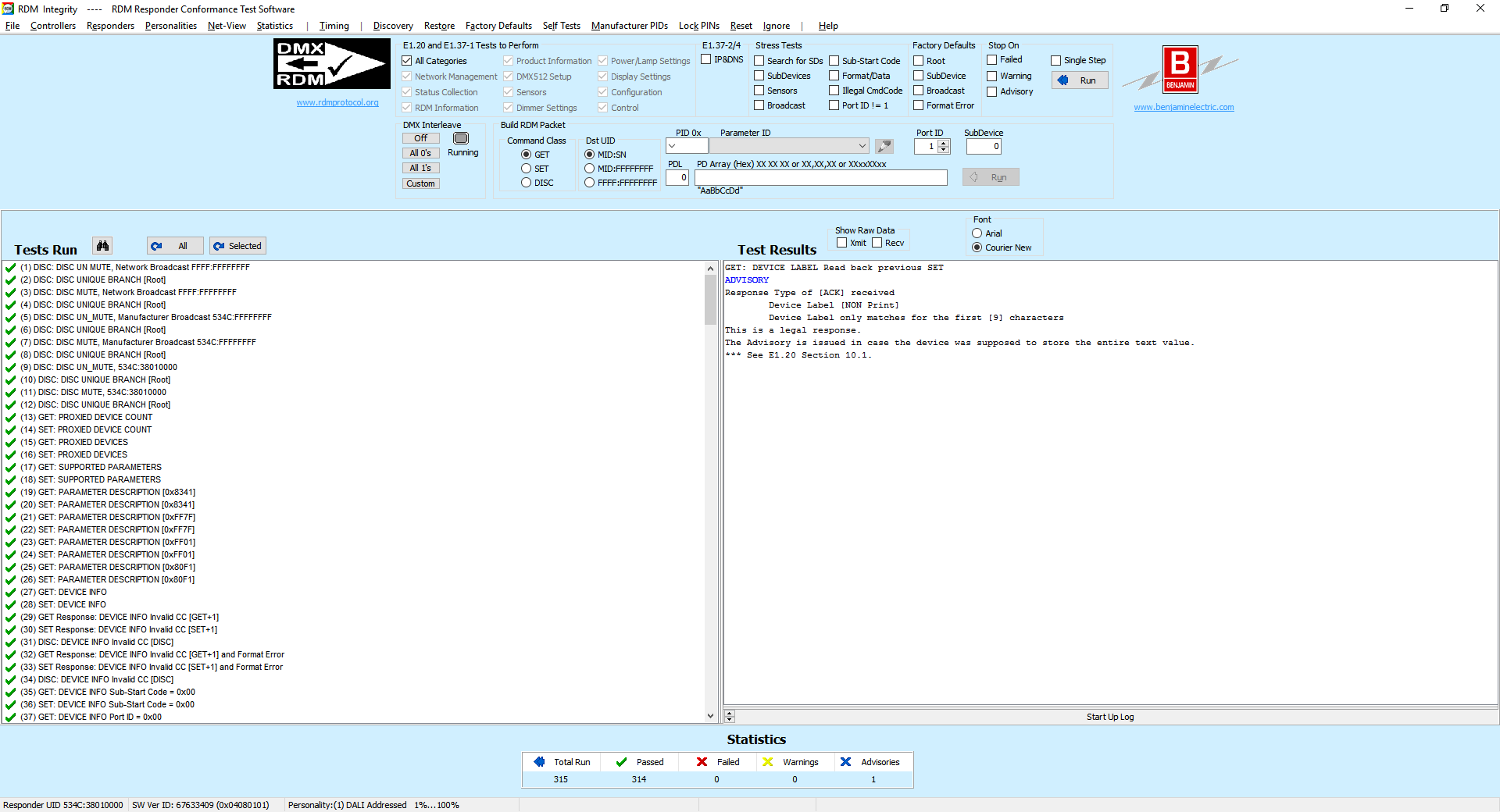

Der RDM Test Report zeigt: die 3801B-H ist 100% RDM kompatibel.
