DMX STARTADRESSBOARDS

Die meisten Platinen sind mit einheitlichen Einbaumassen für DMX-Buchsen und die Startadress-Dekodierschaltereinheit versehen. Das erlaubt den einfachen Austausch der Karte und somit einen schnellen Wechsel der Funktionalität. Die Startadresse ist Nummer desjenigen Datenpakets, ab dem die jeweilige Baugruppe mit der Auswertung des DMX Signals beginnen soll. Unsere Startadress-Einstellungen sind für einfachste Bedienung (ohne Umrechnung von DIP-Schalter-Stellungen) ausgelegt. HINWEIS: Module für DIN Tragschienenmontage werden stets ohne Startadressboard geliefert, da hier die Startadresse nur einmalig programmiert werden muss und danach das Board wieder abgezogen (und anderweitig verwendet) werden kann. Für DIN-Tragschienenmodule muss daher stets ein Startadressboard extra bestellt werden. Unsere Geräte können, soweit nicht anders angegeben, wahlweise mit oder ohne angestecktes Startadressboard betrieben werden. RDM-fähige Modelle benötigen nicht unbedingt ein Startadressboard, da hier alle Parameter über DMX RDM abgefragt und eingestellt werden können.   Das Startadressboard kann für die unten angegebenen Decoder verwendet werden.		Most interfaces are designed to feature identical DMX socket layout as well as a common interface for start address setting. This allows swift change of interface and functionality. The start address denotes the data slot number, which is the first data slot to be decoded by the interface under consideration. We offer different start address boards. They are interchangeable and offer direct address input without cumbersome binary calculations (as compared with DIP switches). NOTE: Decoders in pcb format always come with start address board included, decoders in DIN rail format do not comprise a start address board with delivery. Since it is a universal tool and can be re-used with all our decoders, pls purchase the start address board separately. Unless otherwise noted, all interfaces can be run with or without start address board attached. RDM models do not need a start address board, since all parameters can be set via DMX RDM.   The start address board can be used with the decoders listed below.
Weitere technische Information erhalten Sie bei den einzelnen Produkten. Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN		For further information refer to the respective product descriptions. Find technical product manuals at: MANUALS

3006P-SD

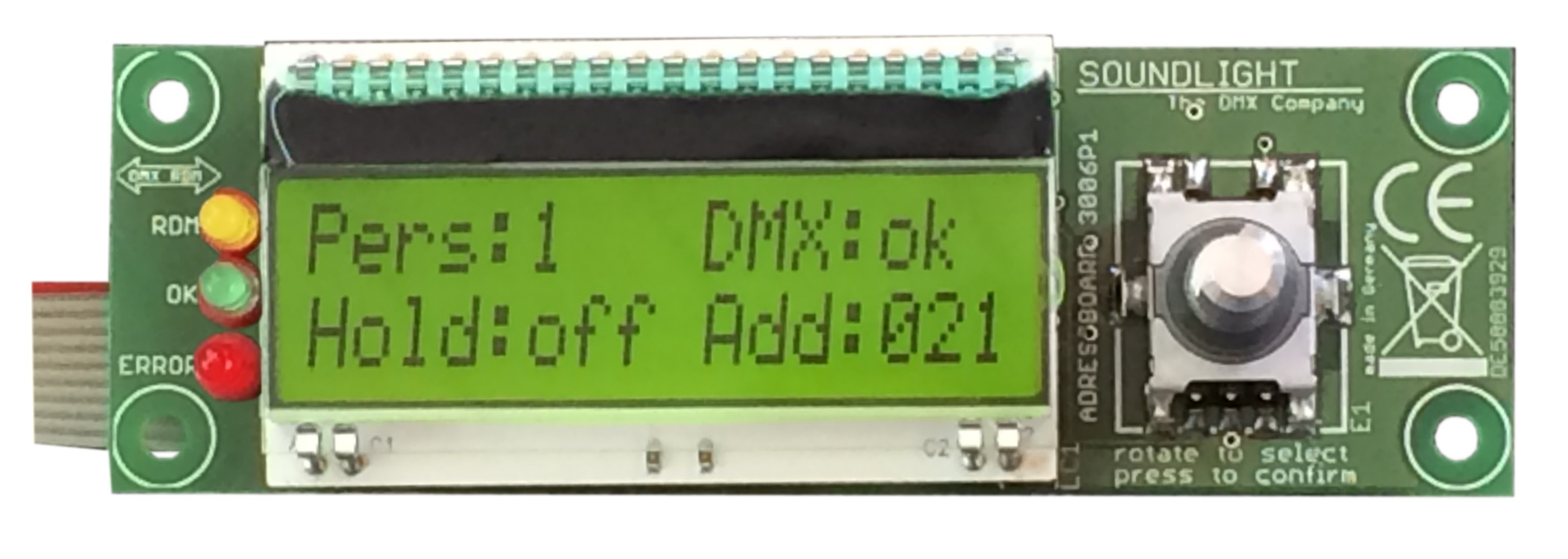

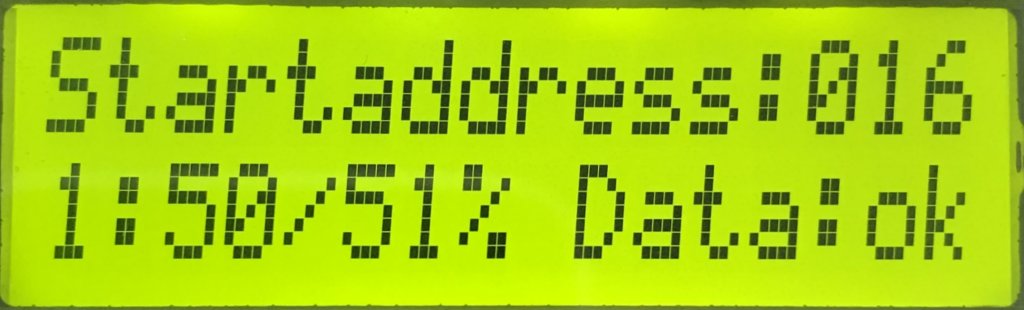

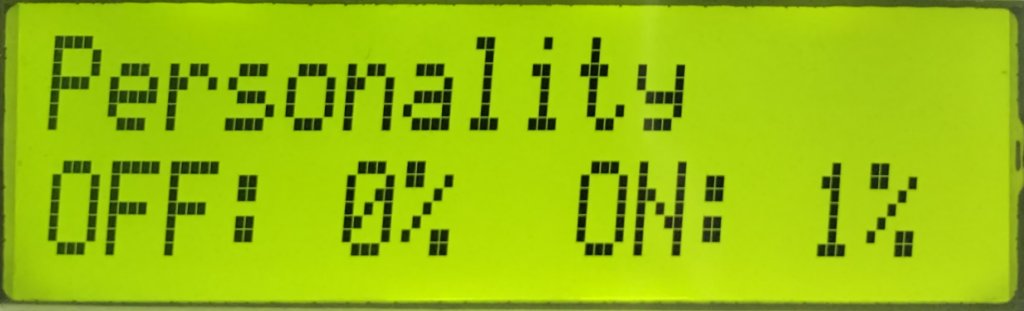

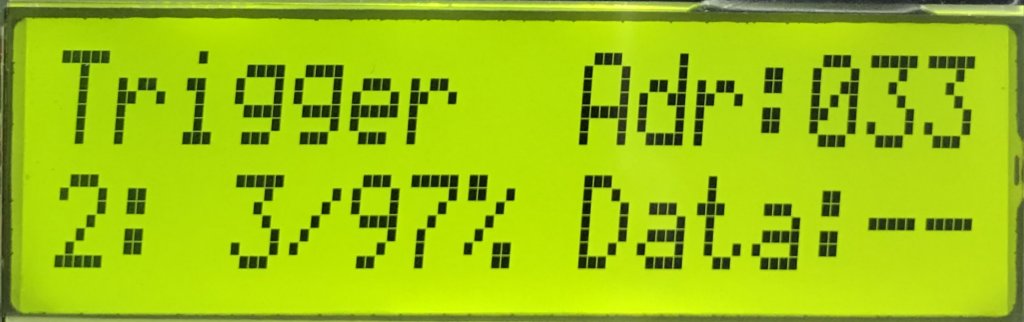

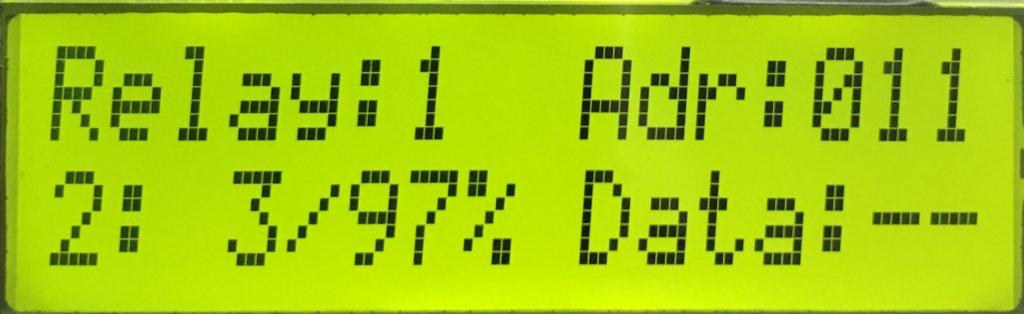

		Das Startadressboard 3006P-SD ist eine Sonderversion der Type 3006P für die Bedienung von Geräten mit RDM SubDevices. Es ist mit einer hinterleuchteten 2-zeiligen LCD-Anzeige ausgestattet und passt zu den unten angegebenen DIN-Tragschienenmodulen unseres Programms. Alle Einstellungen werden über Menüs vorgenommen, zur Eingabe dient ein Dreh-Encoder. Durch Druck auf den Encoder werden die gewählten Einstellungen übernommen. Als zusätzliche Konfigurationseinstellungen stehen die Auswahl der DMX Personality, des DMX HOLD-Modus, sowie Display-Kontrast und Display-Hintergrundbeleuchtung zur Verfügung. Farbige LEDs signalieren Betriebsbereitschaft, DMX Status und Error-Meldungen. Die 3006P-SD ist DMX RDM kompatibel und erlaubt auch die Adressauslesung aus RDM-Modulen. DMX STARTADRESSBOARD Einstellung über Encoder Speisung: automatisch vom Zielgerät Abmessungen: 32mm x 100mm Hinterleuchtetes LCD Display   Einbauskizze: PDF hier laden     Im Root-Modus kann mit der 3006P-SD die "normale" Startadresse eingegeben werden.     Im SubDevice-Modus kann jeder Ausgang mit einer eigenen Startadresse belegt werden.       Die Personality kann je nach Bedarf gewählt werden.   3006P-SD kann mit folgenden Decodern verwendet werden: Safety-Relais 3207R-H Da die 3006P-SD ein erweitertes Datenformat benutzt, ist ein Betrieb mit anderen als den hier angegebenen Modulen nicht möglich. Bitte verwenden Sie dann die Standardtype 3006P		The start address board 3006P-SD is a special version of the standard part 3006P. It has been designed to setup interfaces using DMX RDM Subdevice mode. The 3006P-SD is equipped with a backlight illuminated 2-line liquid crystal display. The start adress board can be used in conjunction with all DIN rail RDM decoders listed below. All settings are menu driven. Simply turn the encoder to select your option, then click to confirm or to exit. Additional configuration options include DMX HOLD mode, DMX personality, display contrast and backlight intensity. Coloured LEDs indicate DMX status and error conditions. The 3006P-SD is DMX RDM compatible and can read from RDM decoders. DMX START ADDRESS BOARD Selection and setting via menu and rotary encoder Power supply: automatically from host Dimensions: 32mm x 100mm backilluminated LCD display   Drawing: load PDF here     The 3006P-SD allows to set the "standard" start address in root mode.     In SubDevice mode, each output can have its own DMX start address.       The personality can be selected to meet your needs.   3006P-SD can be used with these decoders: Safety-Relay 3207R-H Since the 3006P-SD is using a extended data format, it cannot be used with decoders other than those listed above. Use a standard addresser 3006P instead.
ANDERE STARTADRESSBOARDS: MORE START ADDRESS BOARDS:		3000P - SCHALTER-STARTADRESSBOARD 3003P - LED-STARTADRESSBOARD 3005P - LCD-STARTADRESSBOARD 3006P - COG-STARTADRESSBOARD 3006P-SD - SubDevice STARTADRESSBOARD 3008P-SD - SubDevice STARTADRESSBOARD		3000P - SWITCH STARTADRESSBOARD 3003P - LED STARTADRESSBOARD 3005P - LCD STARTADRESSBOARD 3006P - COG STARTADRESSBOARD 3006P-SD - SubDevice COG STARTADRESSBOARD 3008P-SD - SubDevice PIXEL STARTADRESSBOARD
