DMX LED DRIVER
DMX LED DRIVER
|
Kaum etwas erlebt im Augenblick eine so stürmische Entwicklung wie die Leuchtdiode (Light Emitting Diode, LED).
Mit den aktuellen Hochstrom-LEDs sind Leuchtdichten zu erreichen, die diese Lichtquellen auch zur Ausleuchtung
prädestinieren. Farbige LEDs erzeugen zudem sehr klare und reine Farben, und eignen sich damit optimal zur Farbmischung.
Durch das Fehlen jeglicher UV-Anteile im emittierten Licht entfällt das Ausbleichen von Farben ebenso wie das Anziehen
von Insekten. Mit LED-Leuchten lassen sich daher auch Kunstwerke, alte Schriften und andere sensible Exponate problemlos
in Szene setzen.
Die LED selbst ist ein Halbleiterbauelement, das zur Ansteuerung einen STROM benötigt. LED-Treiber müssen daher über eine STROMRegelung (CC = current control) verfügen. Die Stromregelung kann auch mit einer PWM zur Helligkeitssteuerung kombiniert werden; in diesem Falle wird die PWM-Steuerung mit einer zusätzlichen Strombegrenzung versehen. |
Hardly anything is experiencing such a rapid development as the LED (Light Emitting Diode, LED).
Using the latest high current LEDs, light densities can be reached, which make these light sources the preferred choice
for illumination purposes. Colored LEDs also produce very clear and pure colors, and are thus ideally suited for color mixing.
Due to the absence of any UV components in the emitted light the bleaching of colors is eliminated, and LED light does not
attract insects. LED lighting ist the best choice to illuminate works of art, ancient writings and other sensitive exhibits.
The LED itself is a semiconductor device that requires a precise driving current. The LED driver must therefore provide a current regulation. Intensity control can use two methods: direct current control, or combining PWM control with a suitable current limiting. |
|
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN |
Load technical manuals from our website: MANUALS |
![[DMX INTERFACE]](9035a-h.jpg)
|

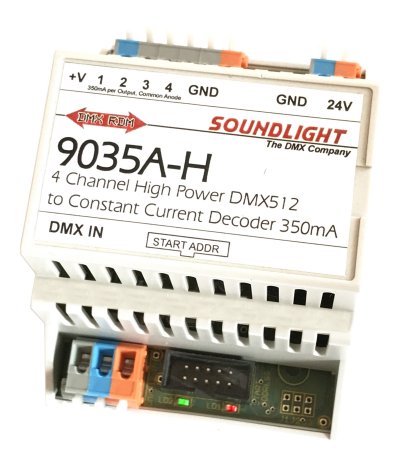

Klein, aber sehr leistungsfähig: das ist unser LED-Treiber 9035A-H zur Ansteuerung von 4 High-Current Hochleistungs-LEDs (350mA). Spannungsversorgung 24V, und bei mehreren angeschlossenen LEDs muss eine gemeinsame Anode vorhanden sein (gemeinsamer „+“ für alle LEDs). Für ein augenfreundliches Verhalten sorgt die integrierte Kennlinie mit quasi-logarithmischem Verlauf. Damit entspricht die Zunahme der Intensität der Empfindlichkeitskurve des menschlichen Auges. Das Ergebnis ist eine gleichförmige und weite Helligkeitsregelung über den gesamten Regelbereich. Und für den optimalen DMX-Empfang haben wir auch etwas getan: obwohl aufwändiger und deutlich teurer, bestücken wir unsere Baugruppen mit speziellen SLR-Empfängern, die über eine erhöhte Störsicherheit und verbesserte Empfangseigenschaften verfügen. Gleichzeitig belasten sie den DMX-Bus nur mit einem Viertel der Last eines konventionellen Schaltkreises – das kommt der Performance Ihrer gesamten Anlage zugute.
|

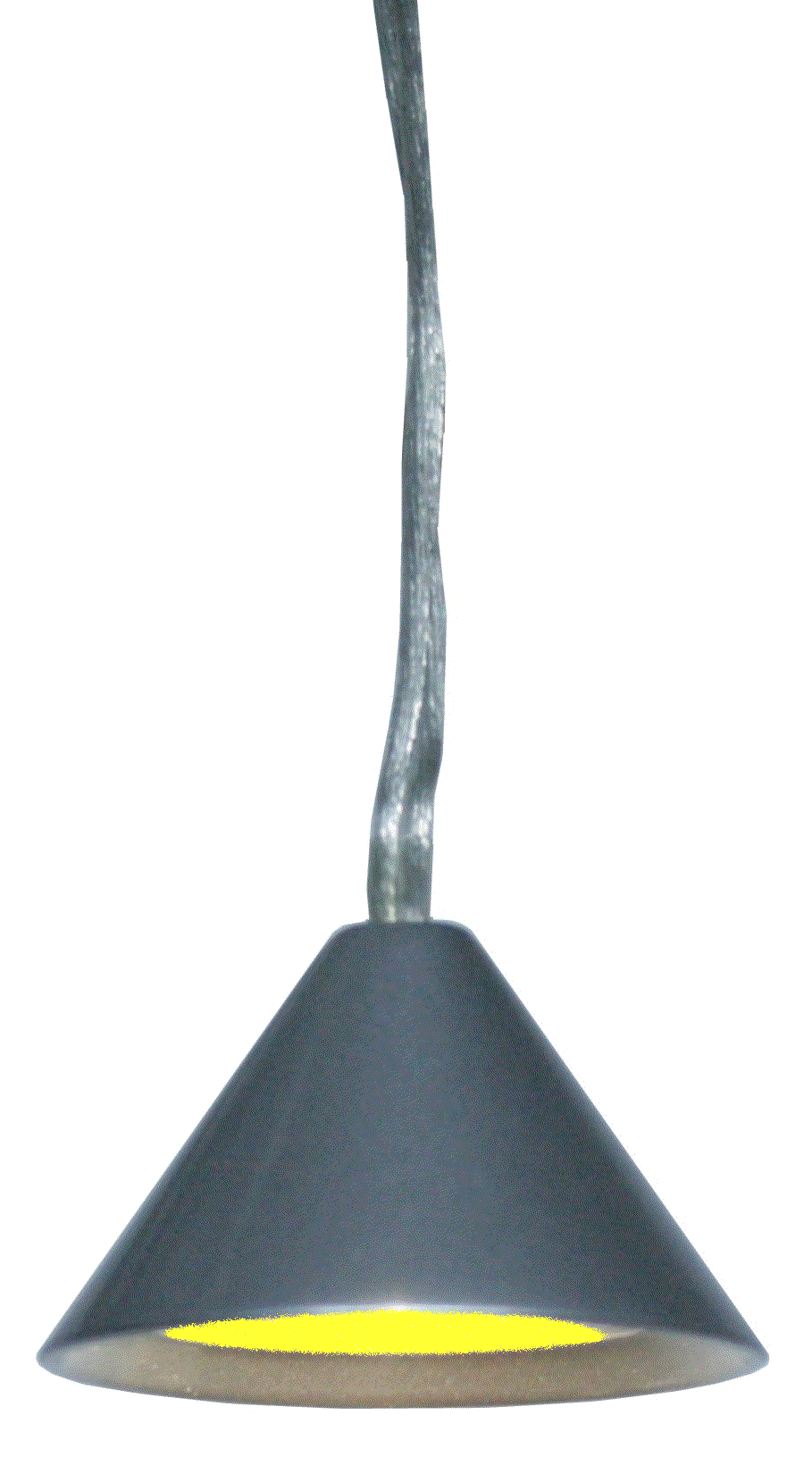

Einfache, aber gute und günstige Hochleistungs-LEDs gibt es z.B. in schwedischen Möbelhäusern zu kaufen. Mit unserem Treiber und einer passenden 24V-LED-Spannungs-Versorgung werden diese einfachst DMX dimmbar. Achten Sie bei der LED-Auswahl auf die Stromangabe (steht auf dem Stecker-Netzteil). Viel Spaß beim Experimentieren! | |
| TECHNISCHE HINWEISE | Klicken Sie die Abbildungen für eine vergrösserte Darstellung.
Mehr Informationen zu den einzelnen RDM-Befehlen finden Sie auf unserer RDM-Website. |
Click the images to enlarge.
For more information regarding RDM commands pls refer to our RDM website. |
||

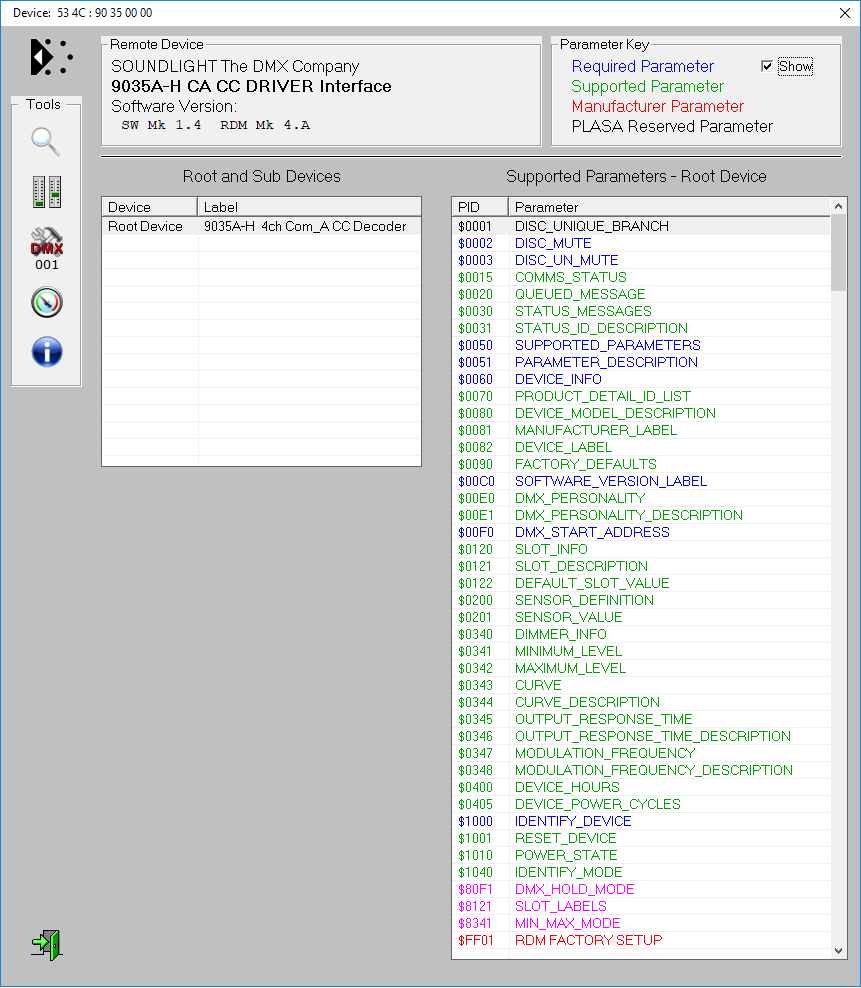

 | Nebenstehend finden Sie die Liste der installierten DMX RDM Funktionen für den Decoder 9035A-H (zur Vergrösserung
bitte einfach auf die Grafik klicken). Alle Funktionen sind mit einem handelsüblichen RDM-Controller erreichbar. Ein geeigneter
RDM Controller steht mit der JESE GET/SET Software zur Verfügung.
(aufgenommen mit JESE GET/SET RDM Controller) |
This is ithe command list for all DMX RDM functions available with the 9035A-H (please click the image to view the enlarged
screenshot). All functions can be used with any compatible RDM controller. We offer the JESE GET/SET Software
as a powerful and conveniant PC-based RDM controller.
(recorded using JESE GET/SET RDM Controller) |
||

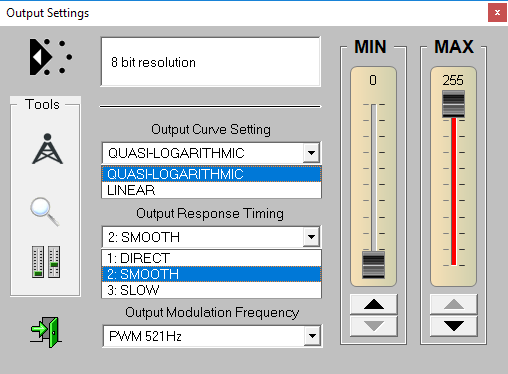

 | Als Regelkurve ist eine der menschlichen Augenempfindlichkeit angepasste quasi-logarithmische Kennlinie voreingestellt.
Der Decoder kann jedoch auch auf eine lineare Ausgabe umkonfiguriert werden, um mit "Billig-Fremdfabrikaten" kompatibel zu sein.
(aufgenommen mit JESE GET/SET RDM Controller) |
The standard output curve follows a quasi-logarithmic law and closely matches the human eye's sensitivity. This ensures even
intensity increase along the fader travel. To match low-cost-driver performance, the characterisctic can be reset to linear behaviour.
(recorded using JESE GET/SET RDM Controller) |
||

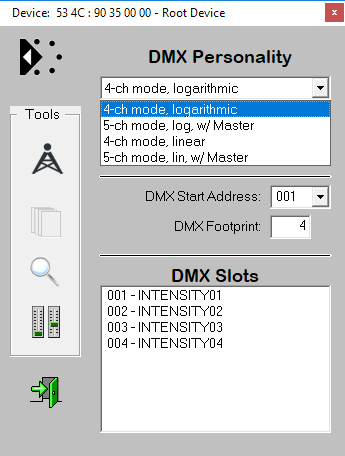

 | Auf Wunsch kann für RGBW-Anwendung ein Grandmaster zugeschaltet werden.
(aufgenommen mit JESE GET/SET RDM Controller) |
For RGBW use you can switch to 5-channel mode using a additronal grandmaster.
(recorded using JESE GET/SET RDM Controller) |
||

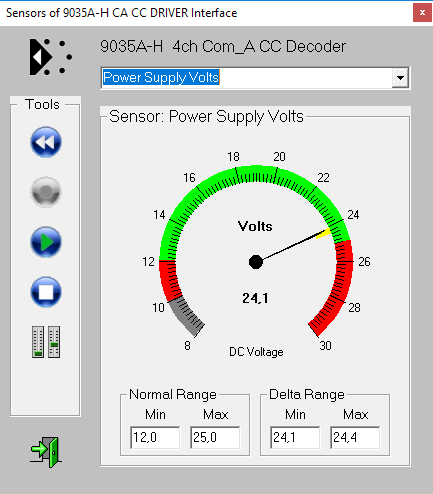

 | Heisse Show.... nur nicht für Ihren Decoder 9035A-H. Daten können Sie jederzeit übetr DMX RDM abfragen. Auch die Betriebsspannung ist
über einen Sensor auslesbar.
(aufgenommen mit JESE GET/SET RDM Controller) |
Hot show.... but your decoder 9035A-H will stay cool at all times. Use RDM sensors to monitor important data anytime.
The power supply is shown on the voltage sensor.
(recorded using JESE GET/SET RDM Controller) |
||
 |

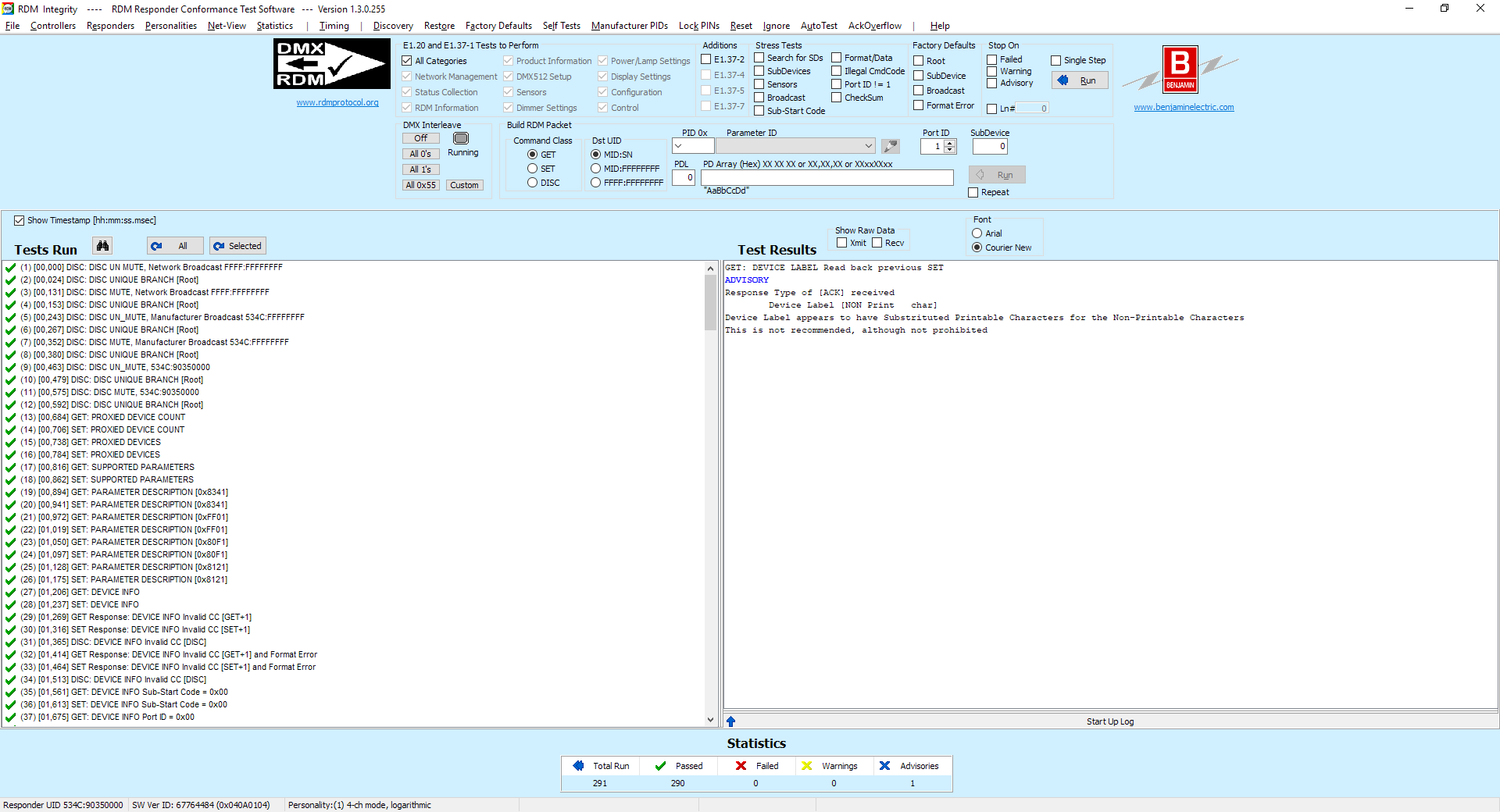

Der RDM Integrity test überprüft 291 RDM-Parameteraufrufe.
Das Ergebnis: keine Fehler, der 9035A-H ist absolut kompatibel. (aufgenommen mit RDM Integrity Test Software) |
The RDM integrity test checks all RDM calls using 291 tests. The result speaks for itself: all passed (Advisory is a comment, but passed!).
(recorded using RDM Integrity Test Software) |
