[SOUNDLIGHT LOGO] DMX LED DRIVER

Kaum etwas erlebt im Augenblick eine so stürmische Entwicklung wie die Leuchtdiode (Light Emitting Diode, LED). Mit den aktuellen Hochstrom-LEDs sind Leuchtdichten zu erreichen, die diese Lichtquellen auch zur Ausleuchtung prädestinieren. Farbige LEDs erzeugen zudem sehr klare und reine Farben, und eignen sich damit optimal zur Farbmischung. Durch das Fehlen jeglicher UV-Anteile im emittierten Licht entfällt das Ausbleichen von Farben ebenso wie das Anziehen von Insekten. Mit LED-Leuchten lassen sich daher auch Kunstwerke, alte Schriften und andere sensible Exponate problemlos in Szene setzen.

Die LED selbst ist ein Halbleiterbauelement, das zur Ansteuerung einen STROM benötigt. LED-Treiber müssen daher über eine STROM-Regelung verfügen. Ein direkter Anschluss an eine Spannungsquelle würde die LEDs sofort zerstören.

Weitere technische Information erhalten Sie bei den einzelnen Produkten.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN

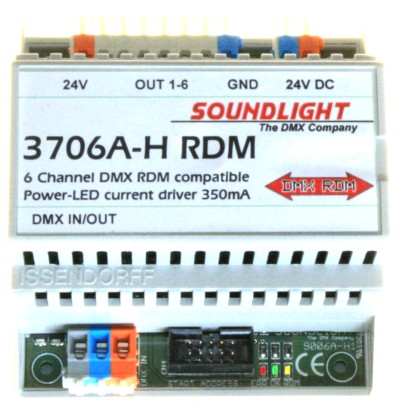

3706A-H

[DMX INTERFACE]


POWERLED-DRIVER

Klein, aber sehr leistungsfähig: das ist unser LED-Treiber 3706A-H zur Ansteuerung von High-Current Hochleistungs-LEDs (350mA). Spannungsversorgung 24V, und bei mehreren angeschlossenen LEDs muss eine gemeinsame Anode vorhanden sein (gemeinsamer „+“ für alle LEDs). Für ein augenfreundliches Verhalten sorgt die integrierte Kennlinie mit quasi-logarithmischem Verlauf. Damit entspricht die Zunahme der Intensität der Empfindlichkeitskurve des menschlichen Auges. Das Ergebnis ist eine gleichförmige und weite Helligkeitsregelung über den gesamten Regelbereich. Und für den optimalen DMX-Empfang haben wir auch etwas getan: obwohl aufwändiger und deutlich teurer, bestücken wir unsere Baugruppen mit speziellen SLR-Empfängern, die über eine erhöhte Störsicherheit und verbesserte Empfangseigenschaften verfügen. Gleichzeitig belasten sie den DMX-Bus nur mit einem Viertel der Last eines konventionellen Schaltkreises – das kommt der Performance Ihrer gesamten Anlage zugute.

  • DMX LED DRIVER für stromgesteuerte LEDs
  • 6 Kanäle
  • DMX512/1990, DMX512-A, DIN56930-2, DMX RDM
  • Betriebsspannung: 24VDC
  • 6 Ausgänge 0...350mA, Common Anode
  • max. LED-Spannung: 12V
  • Abmessungen: DIN Rail, 5TE
  • ANSI E1-20 DMX RDM V1.0 kompatibel
  • 4 DMX Personalities
  • Spannungsüberwachung, per DMX RDM auslesbar
  • augenfreundliche quasi-logarithmische Kennlinie
  • RDM Identify, Passwortschutz, HOLD-Level speicherbar
  • zahlreiche zusätzliche RDM-Funktionen

Einfache, aber gute und günstige Hochleistungs-LEDs gibt es z.B. in schwedischen Möbelhäusern zu kaufen. Mit unserem Treiber und einer passenden 24V-LED-Spannungs-Versorgung werden diese einfachst DMX dimmbar. Achten Sie bei der LED-Auswahl auf die Stromangabe (steht auf dem Stecker-Netzteil). Viel Spaß beim Experimentieren!



Die Konfiguration der Geräte zur DIN Tragschienenmontage kann über DMX RDM oder mit einem Startadressboard 3000P, 3003P, 3005P oder 3006P erfolgen, das getrennt bestellt werden muss. Es ist für alle Geräte nur einmalig erforderlich und daher nicht im Lieferumfang enthalten.

ALLE GERÄTE ORDERN SIE IN UNSEREM WEBSHOP
RDM   Die aktuelle Version der 3706A-H ist DMX RDM kompatibel. Damit stehen Ihnen zahlreiche Möglichkeiten zur Verfügung, das Interface zu konfigurieren und zu administrieren.
