DMX PWM DRIVER
DMX PWM DRIVER
|
Kaum etwas erlebt im Augenblick eine so stürmische Entwicklung wie die Leuchtdiode (Light Emitting Diode, LED).
Mit den aktuellen Hochstrom-LEDs sind Leuchtdichten zu erreichen, die diese Lichtquellen auch zur Ausleuchtung
prädestinieren. Farbige LEDs erzeugen zudem sehr klare und reine Farben, und eignen sich damit optimal zur Farbmischung.
Durch das Fehlen jeglicher UV-Anteile im emittierten Licht entfällt das Ausbleichen von Farben ebenso wie das Anziehen
von Insekten. Mit LED-Leuchten lassen sich daher auch Kunstwerke, alte Schriften und andere sensible Exponate problemlos
in Szene setzen.
Die LED selbst ist ein Halbleiterbauelement, das zur Ansteuerung einen STROM benötigt. LED-Treiber müssen daher über eine STROMRegelung verfügen. Sind die stromeinstellenden Bauteile bereits mit der LED kombiniert, dann (und nur dann!) lassen sich LEDs auch an eine SPANNUNG anschliessen. In diesem Falle ist eine durchgehende Helligkeitssteuerung aber nicht über eine Spannungsänderung möglich, sondern die Spannung muss durch Ein- und Ausschalten getaktet werden. Erfolgt das genügend schnell, sind die jeweiligen Schaltvorgänge nicht mehr sichtbar (so wie die einzelnen Bilder beim Film). Das Verhältnis von "ein" zu "aus" ergibt dann die vom Auge wahrgenommene Helligkeit - man nennt das Verfahren PWM (pulse width modulation, Pulsweitenmodulation). Hier handelt es de facto sich um eine PWM-Dimmung. |
Hardly anything is experiencing such a rapid development as the LED (Light Emitting Diode, LED).
Using the latest high current LEDs, light densities can be reached, which make these light sources the preferred choice
for illumination purposes. Colored LEDs also produce very clear and pure colors, and are thus ideally suited for color mixing.
Due to the absence of any UV components in the emitted light the bleaching of colors is eliminated, and LED light does not
attract insects. LED lighting ist the best choice to illuminate works of art, ancient writings and other sensitive exhibits.
The LED itself is a semiconductor device that requires a precise driving current. The LED driver must therefore provide a current regulation. If the current limiting device is already combined with the LED, then (and only then!) LEDs can be connected directly to a voltage source. In this case, a continuous Brightness control cannot be effected by a voltage change, but only by switching the power supply on and off (at high speed). If this is repeatred fast enough, the individual switching operations are no longer visible to the eye (just like the pictures in the film). The ratio of "on" and "off" is then perceiced as changing brightness - this method is called "PWM" (Pulse Width Modulation). It is de facto a PWM Dimming, and is called "CV" (Constant Voltage) dimming. |
|
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN |
Load technical manuals from our website: MANUALS |
 ![[DMX INTERFACE]](3616pwm-h.jpg)
|

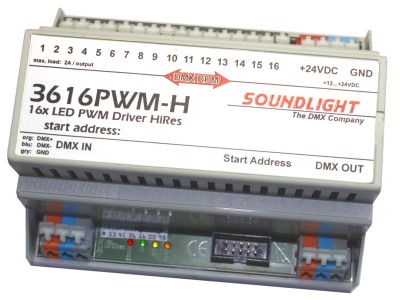

Kaum zu glauben und optimal für Schaltanlagen: 16 Steuerkanäle in nur 6,5 TE Installationsbreite steuern 5xRGB oder 4xRGBW LED-Lines oder 16 einzelne LED-Spots. Das Modul stellt 16 Steuerausgänge zu je 1A (25W) bei 24V Versorgungsspannung. Mit der 3616PWM-H lassen sich alle spannungsgesteuerten LED-Baugruppen bedienen, gleich welchen Fabrikats. Gemeinsames Kennzeichen: Spannungsversorgung zwischen 12 und 24V, und bei mehreren angeschlossenen LEDs muss eine gemeinsame Anode vorhanden sein (gemeinsamer „+“ für alle LEDs). Für ein augenfreundliches Verhalten sorgt die integrierte High-Speed PWM-Steuerung mit einer Frequenz von 240 Hz. Damit Sie einen Vergleich haben: das ist etwa viermal schneller, als die beste Einstellung, die Sie an Ihrem PC für einen flickerfreien Bildschirm vornehmen können. Und für den optimalen DMXEmpfang haben wir auch etwas getan: obwohl aufwändiger und deutlich teurer, bestücken wir unsere Baugruppen mit speziellen SLR-Empfängern, die über eine erhöhte Störsicherheit und verbesserte Empfangseigenschaften verfügen. Gleichzeitig belasten sie den DMX-Bus nur mit einem Viertel der Last eines konventionellen Schaltkreises – das kommt der Performance Ihrer gesamten Anlage zugute.
|
Best suited for installation in electrical power distribution cabinets: 16 power outputs in just 6.55 installation slots (width units).
The decoder can supply up to 400 watts of power using a 24VDC supply and allows to drive 5xRGB, or 4xRGBW assemblies, or 16 single spots.
The 3616PWM-H can drive all constant voltage (CV) LED
modules and LED assemblies of any type and any make. Common features are same voltage (12VDC or 24VDC will work), and
common anode wiring topology (common „+“ used for all LEDs). The eye-friendly dimming results from high output frequency
(244 Hz used), high output resolution (12 bit dimming), and a quasi-logarithmit output curve, which matches the human eye's
sensitivity.
|
||
| TECHNISCHE HINWEISE | Klicken Sie die Abbildungen für eine vergrösserte Darstellung.
Mehr Informationen zu den einzelnen RDM-Befehlen finden Sie auf unserer RDM-Website. |
Click the images to enlarge.
For more information regarding RDM commands pls refer to our RDM website. |
||
 |

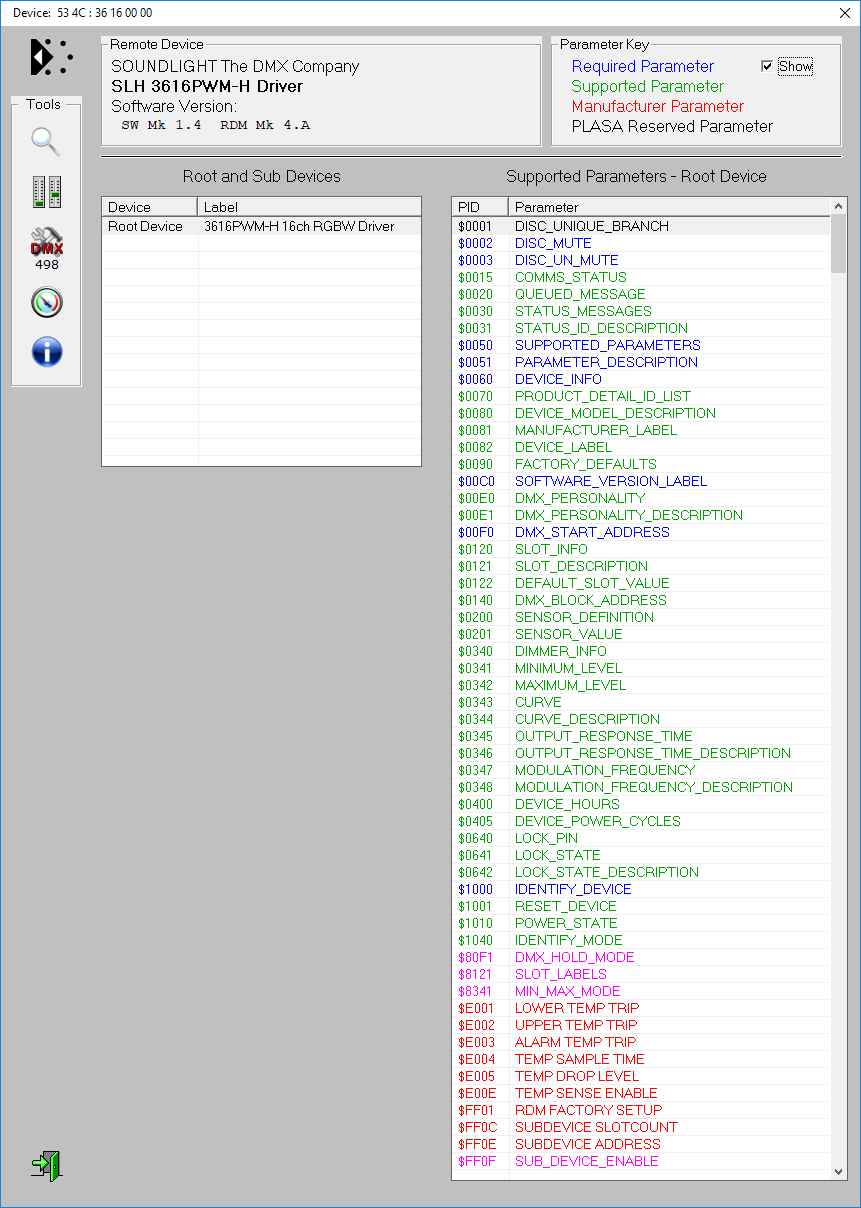

Nebenstehend finden Sie die Liste der installierten DMX RDM Funktionen für den Decoder 3616PWM-H (zur Vergrösserung
bitte einfach auf die Grafik klicken). Alle Funktionen sind mit einem handelsüblichen RDM-Controller erreichbar. Ein geeigneter
RDM Controller steht mit der JESE GET/SET Software zur Verfügung.
Ab Release 1.4 ist das Kommando SUBDEVICE SLOTCOUNT enthalten. Verwenden Sie dies neue und einmalige Feature, um die 3616PWM-H nach Belieben auf WW/CW-Steuerung, auf RGB-, RGBW- oder RGBWA-Modus zu konfigurieren, oder um sogar alle 16 Slots auf eigenen Startadressen betreiben zu können. Das ist, soweit wir wissen, bisher bei keinem anderen Decoder der Welt möglich... Wie Sie das Kommando nutzen können, sehen Sie bei unseren RDM Programmierbeispielen. (aufgenommen mit JESE GET/SET RDM Controller) |
This is the listing of all RDM functions available for the 3616PWM-H driver. (to enlarge, simply click the image). All functions can
be accessed using a suitable RDM controller such as the JESE GET/SET Software.
Form Mk1.4 onward, the 3616PWM-H features the new RDM command SUBDEVICE SLOTCOUNT. Use this command to configure the driver to support WW/CW control, or RGB-, RGBW- or even RGBWA control, or select 16 individually addressable outputs... Refer to our RDM programming tutorials for more info how to use this command. (recorded using JESE GET/SET RDM Controller) |
||
 |

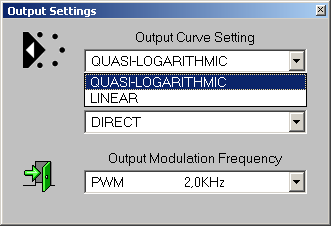

Als Regelkurve ist eine der menschlichen Augenempfindlichkeit angepasste quasi-logarithmische Kennlinie voreingestellt.
Der Decoder kann jedoch auch auf eine lineare Ausgabe umkonfiguriert werden, um mit "Billig-Fremdfabrikaten" kompatibel zu sein.
(aufgenommen mit JESE GET/SET RDM Controller) |
The output characteristic is adapted to the human eye's sensititivity and follows a quasi-logarithmic law. Optionally, the decoder can be reconfigured
to a linear output to match low cost devices of other brands.
(recorded using JESE GET/SET RDM Controller) |
||
 |

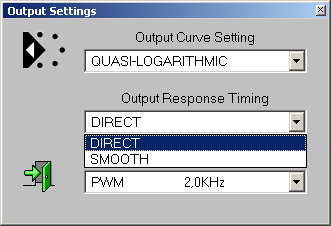

Schnell oder langsam? Für weiche Fades steht ein besonderer "SMOOTH"-Modus zur Verfügung, der eine weiche Ausgabe garantiert.
(aufgenommen mit JESE GET/SET RDM Controller) |
Slow or fast? For smooth fades, the extra "SMOOTH" mode ensures soft intensity ramps.
(recorded using JESE GET/SET RDM Controller) |
||
 |

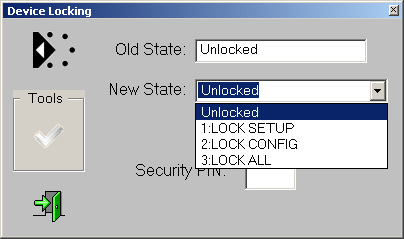

Alle Einstellungen gut ausgewählt und OK? Wenn sie niemand sonst verstellen soll, locken Sie sie doch einfach:
mit Ihrer eigenen PIN können Sie Konfigurationen gegen unbefugte Veränderung schützen.
(aufgenommen mit JESE GET/SET RDM Controller) |
All settings okay? When you want them to be safe against unwanted access, simply lock the decoder using your own PIN.
(recorded using JESE GET/SET RDM Controller) |
||
 |

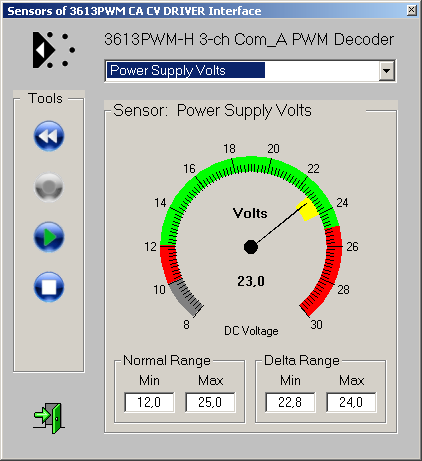

Stimmen die Spannungen? Die aktuelle Versorgung kann jederzeit über Sensor ausgelesen werden. Schwankende
Netzteile hinterlassen einen Arbeitsbereich, der als Schwankungsbreite (wird unter dem Zeiger gelb hinterlegt) aufgezeichnet wird.
(aufgenommen mit JESE GET/SET RDM Controller) |
All voltages present? Read the current supply voltage usingb the integrated voltage sensor, which also shows deviation from the setpoint (yellow area).
(recorded using JESE GET/SET RDM Controller) |
||
 |

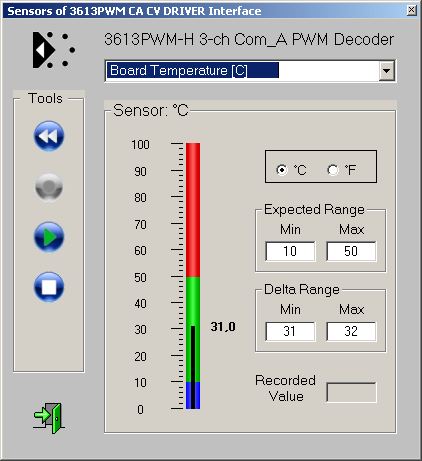

Heisse Show.... nur nicht für Ihren Decoder 3616PWM-H. Wie warm es im Schaltschrank wirklich ist (und die meiste Wärme erzeugen oft die
Netzteile), verrät Ihnen der Decoder per RDM-Abfrage. Das gilt ebenso für Daten wie Betriebsspannung, Betriebsstunden, Gerätestarts, Fehlercounter u.a.m.
Achten Sie aber stets darauf, die Leistungstreiber im angegebenen Temperaturbereich zu betreiben und sorgen Sie für ausreichende Belüftung!
(aufgenommen mit JESE GET/SET RDM Controller) |
Hot show.... but not for your decoder 3616PWM-H. To check the actual cabinet temperature, simply call the temperature sensor using DMX RDM. It's that easy...
Always make sure, that the power drivers 3616PWM-H are operated within specified temperature limits at all times. Sufficient ventilation must be ensured!
(recorded using JESE GET/SET RDM Controller) |
||
 |
Schnellverkabelung: Klemme aufdrücken, Leitung einführen, loslassen. Die U-Bahn-sicheren Klemmen sind schraubenlos, rüttelsicher, mit bester Kontaktgabe und für bis zu 16A zugelassen. Die farbige Codierung sorgt für einfache Zuordnung und übersichtliche Installation. | Fast wiring: press lever to open clamp, insert wire, release. Ready! The screwless connectors are proven solutions for underground railway application, fast, reliable and certified for 16 amps. Color coded terminals ensure easy identification. | ||
 |

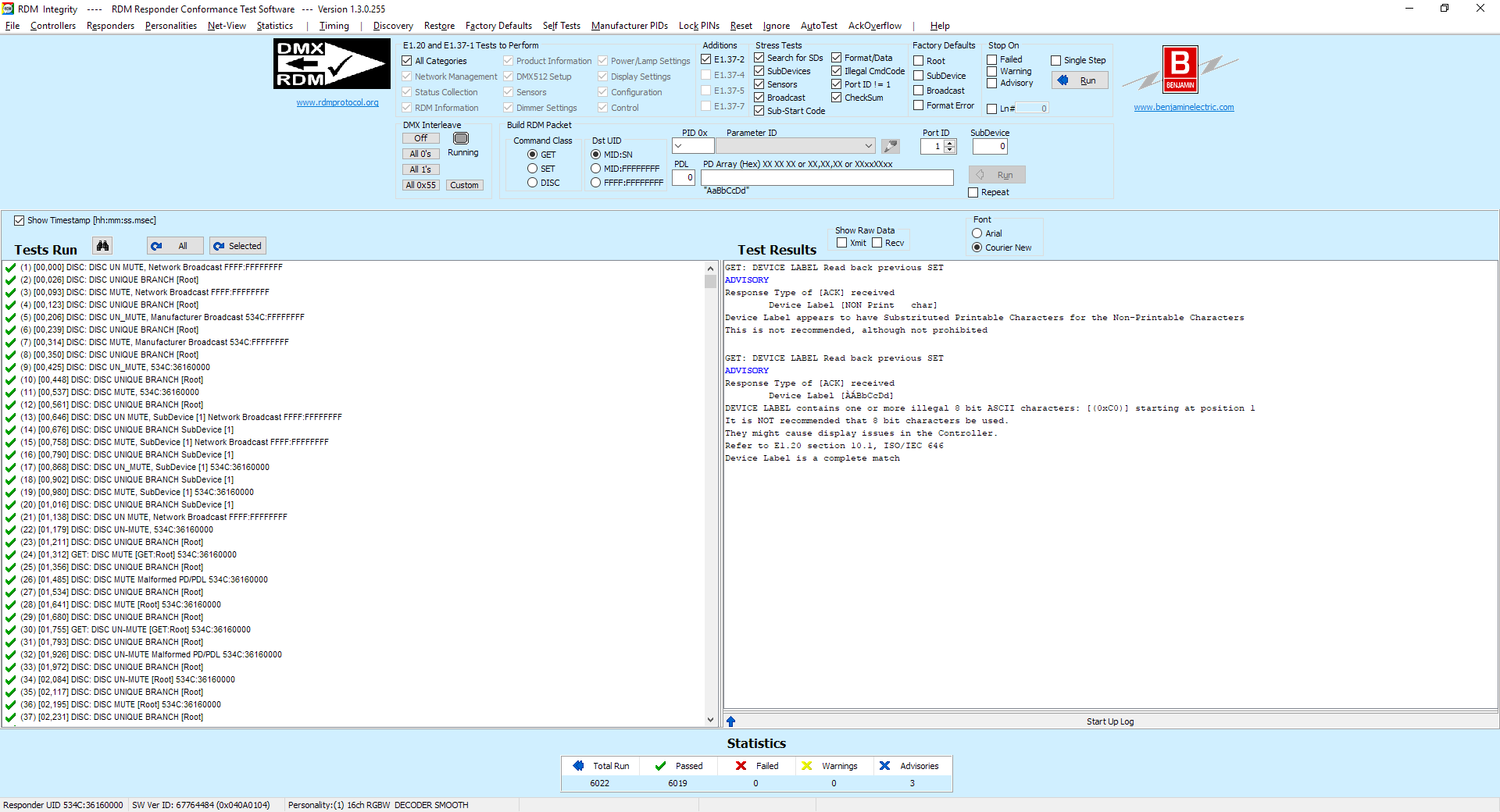

RDM INTEGRITY TEST REPORT Das Verhalten bei fehlerhaften, falsch formatierten oder unzulässigen Kommandos zeigt der RDM Integrity Test. Über 6000 Tests einwandfrei bestanden: SOUNDLIGHT Decoder sind absolut Norm-kompatibel und immun gegen Daten- und Formatfehler. Da unsere Decoder aus gutem Grund auch internationale Schriftzeichen (europäische Sonderzeichen) akzeptieren, resultieren ein paar "Advisories" (Hinweise). Aufgenommen mit RDM Integrity Test Software |
RDM INTEGRITY TEST REPORT The RDM integrity test generates invalid, wrong formatted and faulty commands to test the decoder behaviour. More than 6000 tests passed successfully: Again, SOUNDLIGHT decoders are rated best. They comply with the latest RDM standard and are highly immune against all sorts of data errors. Since -for good reasons- we do support international (european) characters, some Advisories result... Recorded using RDM Integrity Test Software |
HISTORY 3616PWM-H
Unsere Produkte werden laufend weiterentwickelt. So kommen fortlaufend neue Möglichkeiten hinzu, und neue RDM-Kommandos und Features werden, sobald diese öffentlich verfügbar sind, hinzugefügt.| RELEASE-DATUM | VERSION | RDM VERSION | FEATURES |
| 150118 | Mk1.0 | RDM 3.14 | Erstes Release |
| 150123 | Mk1.1 | RDM 3.15 | Device Label und Slot Labels entkoppelt |
| 150306 | Mk1.3 | RDM 4.0 | Atomic Access rewritten |
| 150429 | Mk1.3 | RDM 4.1 | Subdevice Address korrigiert |
| 160218 | Mk1.3 | RDM 4.4 | RDM Update |
| 170613 | Mk1.3 | RDM 4.9 | RDM Update |
| 171023 | Mk1.4 | RDM 4.10 | SubDevice Slot Count frei konfigurierbar |
