DMX PWM DRIVER
DMX PWM DRIVER
|
Kaum etwas erlebt im Augenblick eine so stürmische Entwicklung wie die Leuchtdiode (Light Emitting Diode, LED).
Mit den aktuellen Hochstrom-LEDs sind Leuchtdichten zu erreichen, die diese Lichtquellen auch zur Ausleuchtung
prädestinieren. Farbige LEDs erzeugen zudem sehr klare und reine Farben, und eignen sich damit optimal zur Farbmischung.
Durch das Fehlen jeglicher UV-Anteile im emittierten Licht entfällt das Ausbleichen von Farben ebenso wie das Anziehen
von Insekten. Mit LED-Leuchten lassen sich daher auch Kunstwerke, alte Schriften und andere sensible Exponate problemlos
in Szene setzen.
Die LED selbst ist ein Halbleiterbauelement, das zur Ansteuerung einen STROM benötigt. LED-Treiber müssen daher über eine STROMRegelung verfügen. Sind die stromeinstellenden Bauteile bereits mit der LED kombiniert, dann (und nur dann!) lassen sich LEDs auch an eine SPANNUNG anschliessen. In diesem Falle ist eine durchgehende Helligkeitssteuerung aber nicht über eine Spannungsänderung möglich, sondern die Spannung muss durch Ein- und Ausschalten getaktet werden. Erfolgt das genügend schnell, sind die jeweiligen Schaltvorgänge nicht mehr sichtbar (so wie die einzelnen Bilder beim Film). Das Verhältnis von "ein" zu "aus" ergibt dann die vom Auge wahrgenommene Helligkeit - man nennt das Verfahren PWM (pulse width modulation, Pulsweitenmodulation). Hier handelt es de facto sich um eine PWM-Dimmung. |
Hardly anything is experiencing such a rapid development as the LED (Light Emitting Diode, LED).
Using the latest high current LEDs, light densities can be reached, which make these light sources the preferred choice
for illumination purposes. Colored LEDs also produce very clear and pure colors, and are thus ideally suited for color mixing.
Due to the absence of any UV components in the emitted light the bleaching of colors is eliminated, and LED light does not
attract insects. LED lighting ist the best choice to illuminate works of art, ancient writings and other sensitive exhibits.
The LED itself is a semiconductor device that requires a precise driving current. The LED driver must therefore provide a current regulation. If the current limiting device is already combined with the LED, then (and only then!) LEDs can be connected directly to a voltage source. In this case, a continuous Brightness control cannot be effected by a voltage change, but only by switching the power supply on and off (at high speed). If this is repeatred fast enough, the individual switching operations are no longer visible to the eye (just like the pictures in the film). The ratio of "on" and "off" is then perceiced as changing brightness - this method is called "PWM" (Pulse Width Modulation). It is de facto a PWM Dimming, and is called "CV" (Constant Voltage) dimming. |
|
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN |
Load technical manuals from our website: MANUALS |
![[DMX INTERFACE]](3614pwm-h mk1.jpg)
|

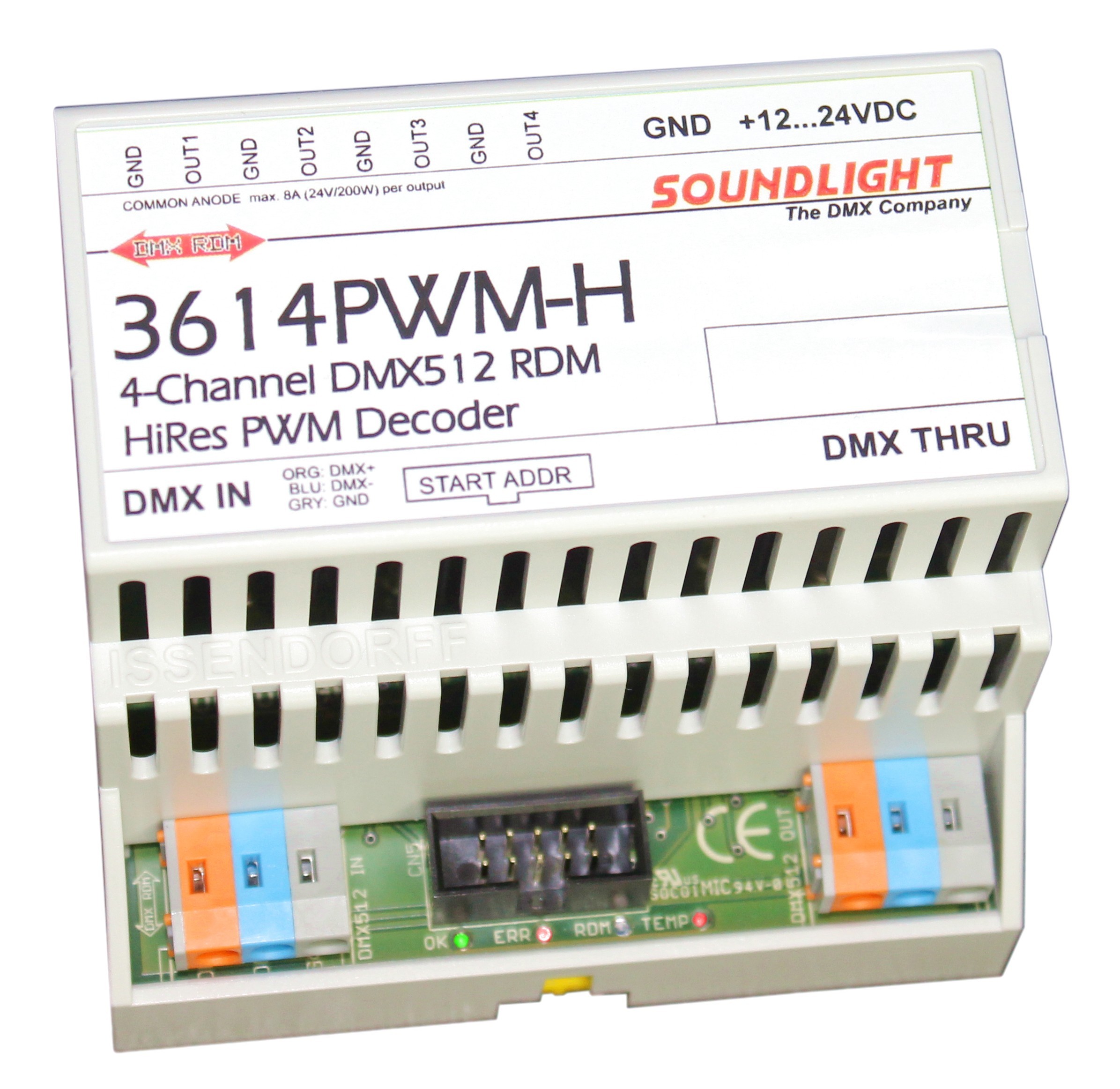

Kaum zu glauben und optimal für Schaltanlagen: 4 absolute Hochleistungs-Steuerkanäle in nur 5 TE Installationsbreite. Bis zu 800W Leistung liefert das Modul bei 24V Versorgungsspannung. Mit der 3614PWM-H lassen sich alle spannungsgesteuerten LED-Baugruppen bedienen, gleich welchen Fabrikats. Gemeinsames Kennzeichen: Spannungsversorgung zwischen 12 und 24V, und bei mehreren angeschlossenen LEDs muss eine gemeinsame Anode vorhanden sein (gemeinsamer „+“ für alle LEDs). Für ein augenfreundliches Verhalten sorgt die integrierte High-Speed PWM-Steuerung mit einer Frequenz von 240 Hz. Damit Sie einen Vergleich haben: das ist etwa viermal schneller, als die beste Einstellung, die Sie an Ihrem PC für einen flickerfreien Bildschirm vornehmen können. Und für den optimalen DMXEmpfang haben wir auch etwas getan: obwohl aufwändiger und deutlich teurer, bestücken wir unsere Baugruppen mit speziellen SLR-Empfängern, die über eine erhöhte Störsicherheit und verbesserte Empfangseigenschaften verfügen. Gleichzeitig belasten sie den DMX-Bus nur mit einem Viertel der Last eines konventionellen Schaltkreises – das kommt der Performance Ihrer gesamten Anlage zugute.
|
Best suited for installation in electrical power distribution cabinets: 4 absolute high power outputs in just 5 installation slots (width units).
The decoder can supply up to 800 watts of power using a 24VDC supply. The 3614PWM-H can drive all constant voltage (CV) LED
modules and LED assemblies of any type and make. Common features are same voltage (12VDC or 24VDC will work), and
common anode wiring topology (common „+“ used for all LEDs). The eye-friendly dimming results from high output frequency
(244 Hz used), high output resolution (12 bit dimming), and a quasi-logarithmit output curve, which matches the human eye's
sensitivity.
|
 |

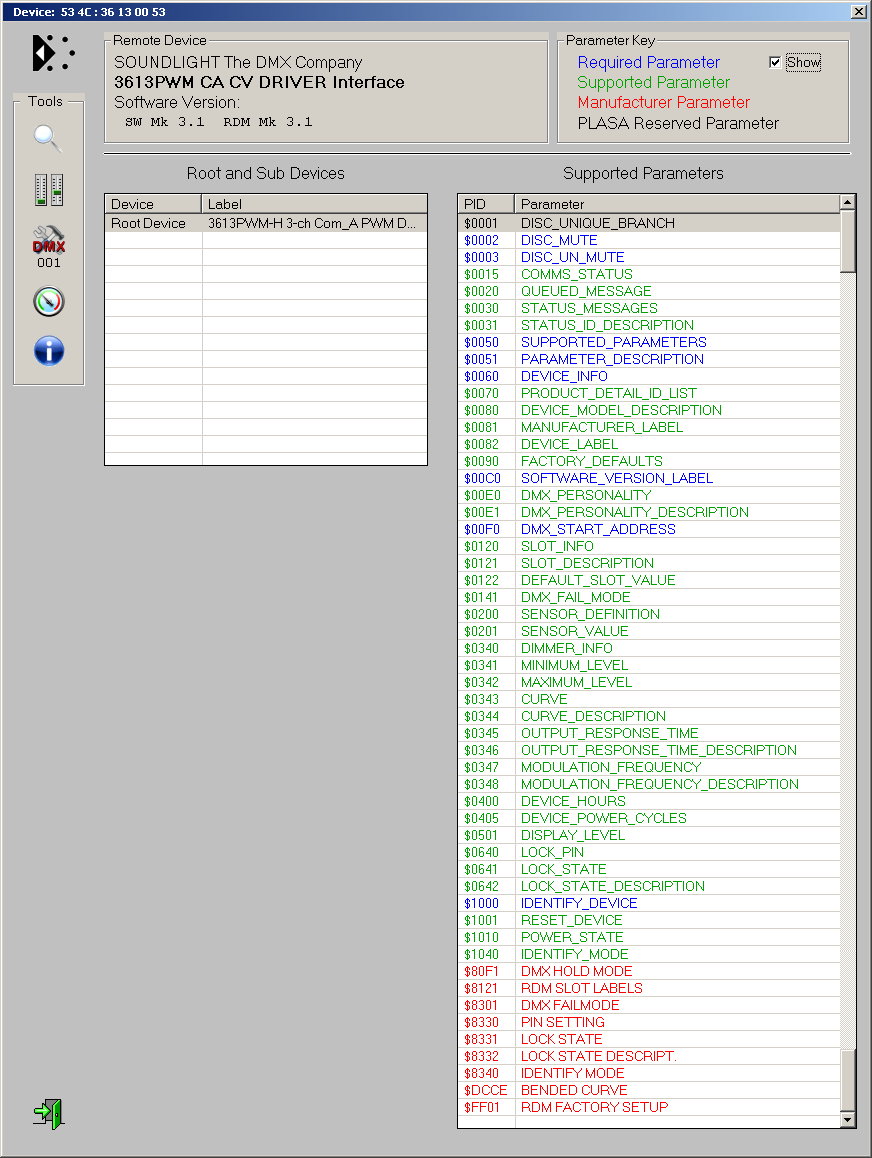

Nebenstehend finden Sie die Liste der installierten DMX RDM Funktionen für den Decoder 3614PWM-H (zur Vergrösserung bitte einfach auf die Grafik klicken). Alle Funktionen sind mit einem handelsüblichen RDM-Controller erreichbar. Ein geeigneter RDM Controller steht mit der JESE GET/SET Software zur Verfügung.
Mehr Informationen zu den einzelnen RDM-Befehlen finden Sie auf unserer RDM-Website. |
This is a list of all RDM commands for the 3614PWM-H (to enlarge simply click the image). All functions can be called using a standard RDM controller. When looking for a versatile RDM contraller, pls check the JESE GET/SET Software.
For more information regarding RDM commands pls refer to the SOUNDLIGHT RDM-Website. |
||
 |

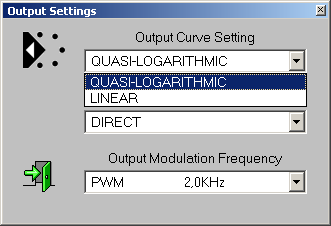

Als Regelkurve ist eine der menschlichen Augenempfindlichkeit angepasste quasi-logarithmische Kennlinie voreingestellt.
Der Decoder kann jedoch auch auf eine lineare Ausgabe umkonfiguriert werden, um mit "Billig-Fremdfabrikaten" kompatibel zu sein.
(aufgenommen mit JESE GET/SET RDM Controller) |
The control characteristic follows a quasi-logarithmic law and is adapted to the human eye's sensitivity. Of course, switching to a linear characteristic to match low-cost products of other brands is always possible.
(recorded using JESE GET/SET RDM Controller) |
||
 |

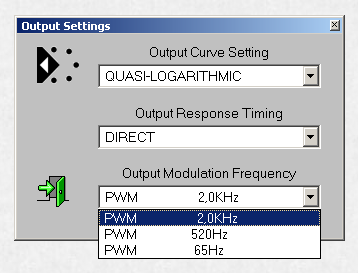

Drei wählbare Ausgabefrequenzen garantieren eine visuell flickerfreie LED-Ausleuchtung, und eignen sich somit auch für HDTV-Produktionen.
Anwendungen problemlos möglich.
(aufgenommen mit JESE GET/SET RDM Controller) |
Three selectable output frequencies guarantee a visually flicker-free LED illumination, matching the requirements of HDTV production.
(recorded using JESE GET/SET RDM Controller) |
||
 |

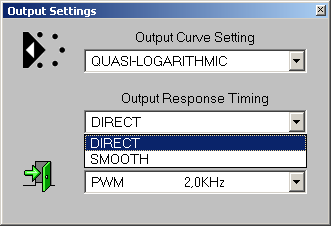

Schnell oder langsam? Für weiche Fades steht ein besonderer "SMOOTH"-Modus zur Verfügung, der eine weiche Ausgabe garantiert.
(aufgenommen mit JESE GET/SET RDM Controller) |
Fast response or soft performance? For smooth fades, a special "SMOOTH" mode ensures soft performance.
(recorded using JESE GET/SET RDM Controller) |
||
 |

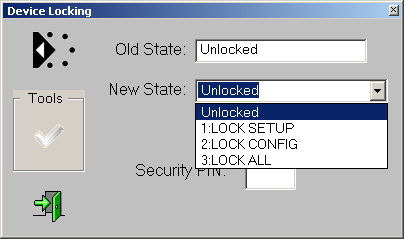

Alle Einstellungen gut ausgewählt und OK? Wenn sie niemand sonst verstellen soll, locken Sie sie doch einfach:
mit Ihrer eigenen PIN können Sie Konfigurationen gegen unbefugte Veränderung schützen.
(aufgenommen mit JESE GET/SET RDM Controller) |
All settings are done and are okay? To prevent your configuration from unauthorized access, just lock it:
use your own PIN to prevent others changing your setup.
(recorded using JESE GET/SET RDM Controller) |
||
 |
Das Faderlayout passt sich stets den Geräte-Einstellungen an. Im 16-Bit-Modus werden die Steuerkanäle in
einen HIGH- und einen LOW-Kanal (COARSE bzw. FINE) aufgeteilt.
(aufgenommen mit JESE GET/SET RDM Controller) |
The fader layout always matches the chosen personality. In 16 bit mode a HIGH (coarse) and a LOW (fine) slot allow accurate intensity setting.
(recorded using JESE GET/SET RDM Controller) |
||
 |

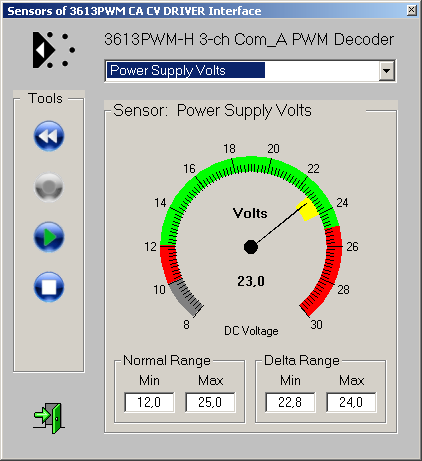

Stimmen die Spannungen? Die aktuelle Versorgung kann jederzeit über Sensor ausgelesen werden. Schwankende
Netzteile hinterlassen einen Arbeitsbereich, der als Schwankungsbreite (wird unter dem Zeiger gelb hinterlegt) aufgezeichnet wird.
(aufgenommen mit JESE GET/SET RDM Controller) |
All voltages okay? The current power supply voltage can be monitiored any time using the integrated voltage sensor. The voltage fluctuation is recorded separately and indicated by the yellow area around the pointer.
(recorded using JESE GET/SET RDM Controller) |
||
 |
Heisse Show.... nur nicht für Ihren Decoder 3614PWM-H. Wie warm es im Schaltschrank wirklich ist (und die meiste Wärme erzeugen oft die
Netzteile), verrät Ihnen der Decoder per RDM-Abfrage. Das gilt ebenso für Daten wie Betriebsspannung, Betriebsstunden, Gerätestarts, Fehlercounter u.a.m.
(aufgenommen mit JESE GET/SET RDM Controller) |
Hot show.... but not for your decoder 3614PWM-H. To check the cabinet temperature, just call the internal temperature sensor using a RDM command. The same applies to voltage, operating hours, error counter etc. But keep in mind: most temperature is generated by the power supplies, not by the drivers - because they have a higher efficiency!
(recorded using JESE GET/SET RDM Controller) |
||
 |

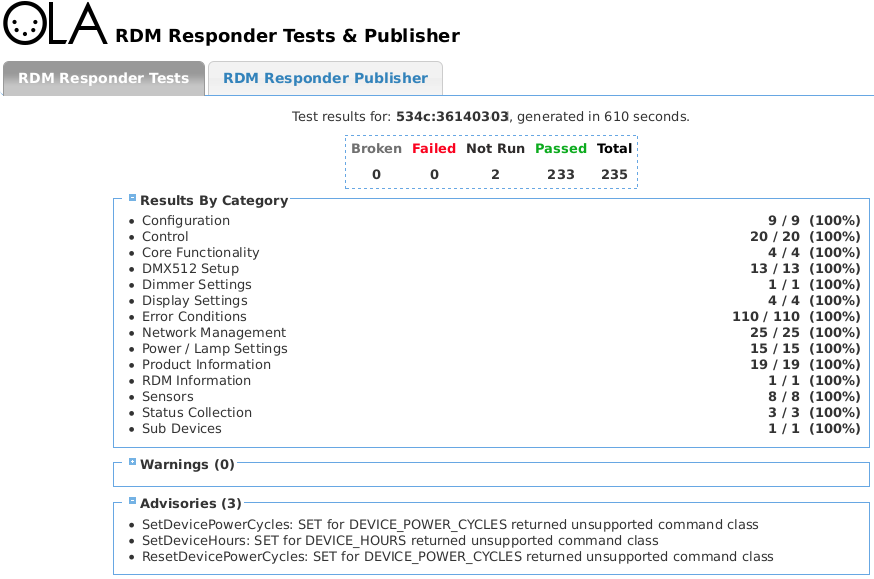

Damit Sie wirklich sicher sind: unsere Geräte entsprechen stets dem aktuell neuesten Stand. Die uneingeschränkte
RDM Kompatibilität prüfen wir mit einem unabhängigen Gerätetest. Besser, als der 3614PWM-H es schafft, geht es nun
wirklich nicht: er erreicht 100% in allen Disziplinen.
(aufgenommen mit OLA RDM Responder Test) |
Latest technology, newest firmware: all our decoders are state-of-the-art. The full RDM compatibility is tested using specific test software, such as the OLA responder test. The 3614PWM-H generates best results: 100% in all categories.
(recorded using OLA RDM Responder Test) |
||
 |

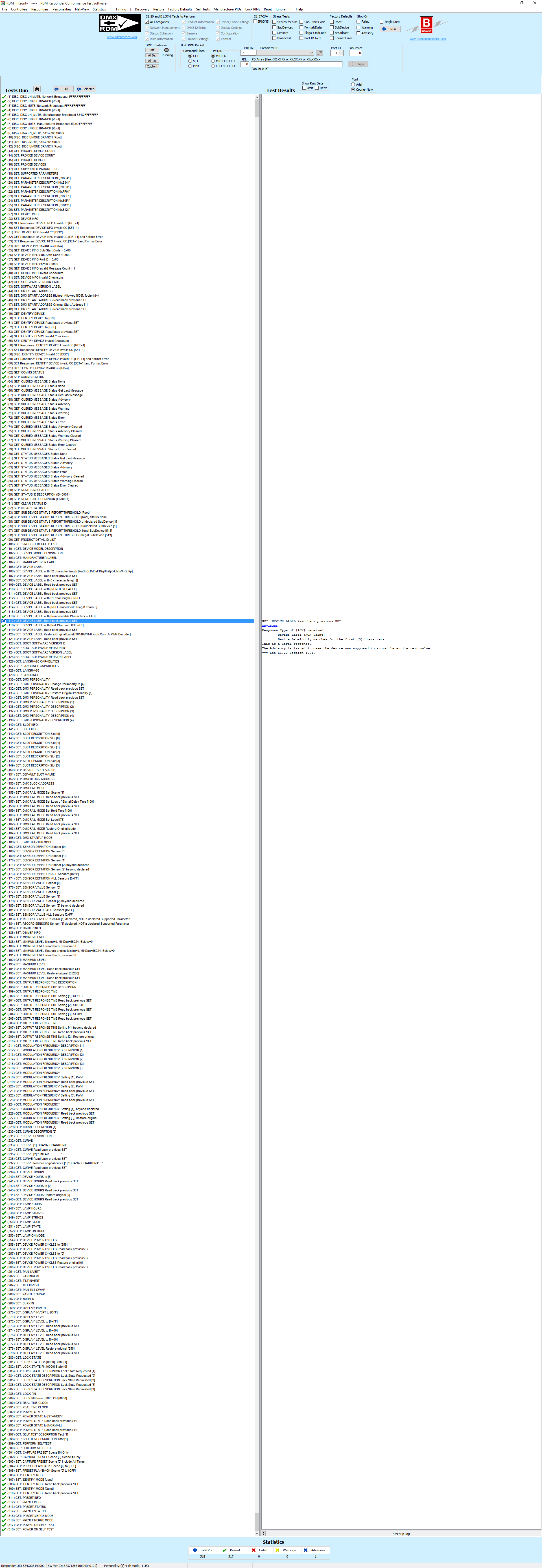

Der RDM Integrity test überprüft 318 RDM-Parameteraufrufe.
Das Ergebnis: der 3614PWM-H ist 100 Prozent kompatibel. (aufgenommen mit RDM Integrity Test Software) |
The RDM integrity test checks all RDM calls using 318 tests. The result speaks for itself: 100% passed.
(recorded using RDM Integrity Test Software) |
HISTORY 3614PWM-H
Unsere Produkte werden laufend weiterentwickelt. So kommen fortlaufend neue Möglichkeiten hinzu, und neue RDM-Kommandos und Features werden, sobald diese öffentlich verfügbar sind, hinzugefügt.| RELEASE-DATUM | VERSION | RDM VERSION | FEATURES |
| 150118 | Mk1.0 | RDM 3.14 | Erstes Release |
| 150123 | Mk1.1 | RDM 3.15 | Device Label und Slot Labels entkoppelt |
| 151008 | Mk1.2 | RDM 4.2 | Reset verkürzt, Sensoren auf 16 Bit erweitert |
| 160524 | Mk1.2 | RDM 4.5 | RDM Update |
| 161104 | Mk1.2 | RDM 4.7 | RDM Update |
| 161222 | Mk1.2 | RDM 4.8 | RDM Update |
| 170421 | Mk1.2 | RDM 4.9 | RDM Update |
| 171006 | Mk3.0 | RDM 4.10 | SDAI Out glitchfree, 5 Personalities, 16Bit Modus, RDM Update |
