DMX SOLID STATE RELAISKARTEN
DMX SOLID STATE RELAISKARTEN
| Jeder kennt das: ein mechanischer Schalter macht nicht nur ein mechanisches "klack", sondern auch ein elektrisches "knack". Das liegt an zwei Ursachen: erstens kann sich zwischen den Kontakten beim Schalten ein kleiner Lichtbogen ausbilden (und das sind die gefürchtetsten Störungen überhaupt), und zweitens ist der Schaltzeitpunkt rein zufällig: er kann im Spannungsnulldurchgang liegen, aber genauso auch beim Scheitelwert der Netzspannung (und das sind bei 230V eben gute 325V). Dann fließt im Schaltaugenblick natürlich sofort der maximal mögliche Strom; der Übergang von Null auf den Höchstwert ist somit auch die maximale Stromanstiegsgeschwindigkeit und damit eben auch die größte elektrische Störquelle, die man sich denken kann. Die vorhin besprochene Funkenbildung kommt dann gegebenenfalls noch hinzu! Wie also kann man die Schaltstörungen beseitigen? Am einfachsten natürlich, indem man exakt im Nullpunkt der Wechselspannung schaltet. Dann erfolgt der Stromanstieg mit der normalen Anstiegsgeschwindigkeit der Netzspannung, als Folge gibt es keinen Schaltknack, keine übermässige Beanspruchung der Versorgung und des Verbrauchers, und natürlich auch nicht des Schalters. Die Folge davon ist unter anderem auch, dass Glühlampen viel länger leben, weil der Einschaltstress (die hohe, auch mechanische Belastung des Glühfadens beim Einschalten) wegfällt. Sie kennen das: eine Glühlampe geht ja meist beim Einschalten kaputt... Unsere Solid State Relais sind Halbleiterrelais, die eine elektronische Nullspannungsauswertung enthalten und somit immer im idealen Zeitpunkt schalten. |
You know this: a machanical contact not only generates a mechanical "click", but also a electrical "buzz". There are two reasons for this: first, between the two electrical contacts a small arc may be produced - resulting in interference with voltage, current and radio, and second, the moment of contact closure is random: it could happen at zero voltage crossing (no current with resistive loads) or at peak voltage (maximum current with resistive loads) or anywhere in between. Eventuall, arc generation must be added - a scenario of noise and disturbance. In order to avoid this trouble, switching at or near zero ac voltage crossing seems to be one of the best solutions. Current will the rise slowly and synchronously in respect to AC voltage, no noise or sparks will be generated. The lifetime of incandescent lamps will be increased, since slower current rise generates less mechanical stress to the filament. You know this: many light bulbs suddenly die when switching on... Our solid state relays are semiconductor based relays containing a zero voltage detector to determine the optimum trigger moment und thus provide silent, noise-free and reliable switching. |
|
![[DMX INTERFACE]](3308r-h rdm.jpg)
Bild: SSR Relaiskarte 3308R-H  |
WICHTIGER HINWEIS
|
IMPORTANT NOTICE
|
||
| Mehr Informationen über DMX RDM erhalten Sie auf unserer Website www.dmxrdm.eu/rdm, auf der Sie auch eine Erläuterung der SOUNDLIGHT-spezifischen RDM Kommandos finden können. Zum Vergrößern der Abbildungen klicken Sie bitte einfach auf das jeweilige Bild. | For more information regarding DMX RDM pls refer to our website www.dmxrdm.eu/rdm, where you will find application examples as well as a description of the SOUNDLIGHT-specific RDM commands. To enlarge the images, simply click the image. | |||
 |
Die umfangreiche Befehlsliste des RDM Solid State Relaismoduls 3308R-H. Mehr Informationen zu den einzelnen RDM Kommandos finden Sie auf unserer RDM Website oder im zugehörigen Produktmanual. | The comprehensive command list of the solid state relay 3308R-H. For more information regarding RDM functionality and RDM commands pls refer to our RDM Website or the respective Product Manual. | ||
 |
DMX EIGENSCHAFTEN Die RDM-Eigenschaften sind über jeden RDM Controller abrufbar. Im Bild: Startadress- und Personality-Einstellung. Aufgenommen mit JESE GET/SET RDM CONTROLLER |
DMX PROPERTIES DMX RDM properties can be read by any RDM controller. Shown: start address and personality settings. Aufgenommen mit JESE GET/SET RDM CONTROLLER |
||
 |

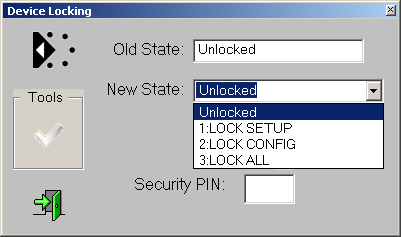

LOCK STATE Wichtige Einstellungen lassen sich passwortgeschützt sichern. Aufgenommen mit JESE GET/SET RDM CONTROLLER |
LOCK STATE Important settings can be protected by password. Aufgenommen mit JESE GET/SET RDM CONTROLLER |
||
 |
PIN CHANGE Den PIN-Code für den Zugriff können Sie frei festlegen. Aufgenommen mit JESE GET/SET RDM CONTROLLER |
PIN CHANGE The PIN code can be set freely. Don't lose it- or access may be forever locked. Recorded using JESE GET/SET RDM CONTROLLER |
||
 |
VERSORGUNGSSPANNUNG Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max). Aufgenommen mit JESE GET/SET RDM CONTROLLER |
POWER SUPPLY VOLTAGE The voltage sensor monitors the internal power supply voltage and comprises of a (resettable) long-term recording (Min/Max). Recorded using JESE GET/SET RDM CONTROLLER |
||
 |
RDM TEST REPORT Der RDM Test Report zeigt: die 3308R-H ist 100% RDM kompatibel. Betriebsstunden-Zähler und Reset-Counter sind bei unseren Interfaces nicht rückstellbar. Aufgenommen mit OLA RDM Responder Test |
RDM TEST REPORT The RDM Test report unveils 100% RDM compatibility. Since operating hours and startup counters are not resettable, the report issues a advisory message. Recorded using OLA RDM Responder Test |
| RELEASE-DATUM | VERSION | RDM VERSION | FEATURES |
| 130418 | Mk4.1 | RDM 3.4 | RDM Update |
| 150901 | Mk4.3 | RDM 4.2 | Sensoren auf 16 Bit erweitert |
| 161129 | Mk4.3 | RDM 4.8 | RDM Update |
| 170509 | Mk4.3 | RDM 4.9 | RDM Update |
| 171010 | Mk4.3 | RDM 4.10 | RDM Update |
