Alles, was geschaltet werden kann, lässt sich mit einer DMX Relaiskarte bedienen. Jedem DMX-Kanal wird ein Relais zugewiesen, das, abhängig vom übertragenen Datenwert, ein- oder ausgeschaltet wird. Dabei wird häufig eine Hysterese verwendet, d.h., das Relais schaltet bei einem anderen Datenwert ein und wieder aus. Der Grund hierfür ist einfach: das erhöht die Störimmunität, denn kurzzeitige Signalschwankungen führen nicht zu einem ein-aus-ein-aus Relaisklackern. | A DMX relay interface can perform any switching task, be it signal, power, audio or any other signal. Each relay is allocated to one DMX data slot and switches on behalf of the signal content. Whenever possible we recommend to make use of a switching hysteresis to prevent the relay from flattering in response to instable drive signals (e.g. DMX signals derived from from analog control or fader desks). | |
Die hohe, maximal zulässige Kontaktbelastung (10 Ampere bei 230V und ohmscher Last) läßt auch das Schalten von Hochleistungsverbrauchern zu. Im Gegensatz zu Anwendungen im Bühnenbereich ist bei Festinstallationen eine ständige Adresseinstellmöglichkeit weder erforderlich noch erwünscht. Die Karte kann daher auch schalterlos betrieben werden. Alle Einstellungen werden dann per EEPROM elektronisch gespeichert. Die einstellbaren Parameter sind die DMX Startadresse, und der HOLD-Modus. Über DMX RDM lassen sich unterschiedliche Schaltschwellen sowie ein VU-Meter-Modus (Relais schalten sich je nach Ansteuerpegel sukzessive zu) für ein (32 Stufen) oder zwei Ansteuerkanäle (2x 16 Stufen) auswählen. Um die Relaiskarte 3232R-EP zu konfigurieren, kann der im Lieferumfang enthaltene Programmieradapter 3000P verwendet werden. Alternativ steht eine Adresskarte 3003P mit Display, oder eine Adresskarte 3005P mit LCD zur Verfügung. Ebenso ist natürlich die Konfiguration auch remote über DMX RDM möglich.
|
The high contact load (10 amps at 230VAC resistive load) allows to switch high power loads seamlessly. The 3232R-EP comes as printed circuit board for easy integration into your application. All parameters can be managed using a DMX RDM controller and are stored in nonvolatile memory onboard. The DMX start address, the DMX personality and the DMX HOLD mode (behaviour at DMX signal loss) can be set using the enclosed DMX start address board 3000P. The 3232R-EP can be operated with or without start address board connected. Alternatevely, a LED start address board 3003P, a LCD start address board 3005P, or a COG start address board 3006P can be purchased as separate accessory to create a comportable user interface.
|
|||
RDM FEATURES 3232R-EP RDM
Mehr Informationen über DMX RDM erhalten Sie auf unserer Website www.dmxrdm.eu/rdm, auf der Sie auch eine Erläuterung der dmxrdm-spezifischen RDM Kommandos finden können. Zum Vergrößern der Abbildungen klicken Sie bitte einfach auf das jeweilige Bild. | For more information regarding DMX RDM pls refer to our website www.dmxrdm.eu/rdm, where you will find application examples as well as a description of the dmxrdm-specific RDM commands. To enlarge the images, simply click the image. | |||
Bei der 3232R-EP stehen insgesamt 6 Personalities zur Verfügung. Alle Ausgänge können sowohl im
Einzelkanal-Modus, mit unterschiedlichen Schaltschwellen, als auch im VU-Meter-Modus (Relais schalten pegelabhängig in Folge durch) betrieben werden.
Aufgenommen mit Enttec RDM-Controller |
A total of 6 personalities are available for the 3232R-EP. All outputs can be used in single channel mode,
using different switching thresholds, as well as in VU meter mode (relays switching in sequence depending on the level)
Recorded using Enttec RDM-Controller |
|||
Nützlich bei Schaltschrank-Anwendungen: Versorgungsspannungs-Überwachung per Spannungs-Sensor.
Aufgenommen mit EtherLight RDM-Controller |
Useful for control cabinet applications: Supply voltage monitoring via RDM voltage sensor.
Recorded using EtherLight RDM-Controller |
|||

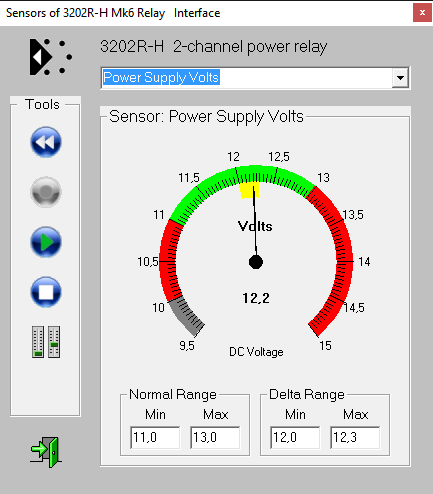

VERSORGUNGSSPANNUNG Der Spannungssensor dient zur Überwachung der Betriebsspannung. Er verfügt gleichzeitig über die Möglichkeit des (rückstellbaren) Langzeit-Monitorings (Min/Max). Aufgenommen mit GET/SET RDM CONTROLLER |
POWER SUPPLY VOLTAGE The voltage sensor monitors the internal power supply voltage and comprises of a (resettable) long-term recording (Min/Max). Recorded using GET/SET RDM CONTROLLER |
|||

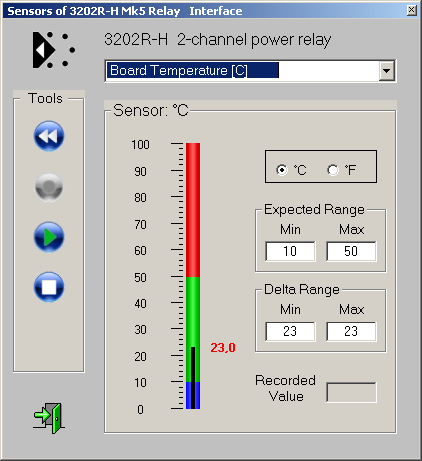

BETRIEBSTEMPERATUR Nützlich bei Schaltschrank-Anwendungen: Die Betriebstemperatur lässt sich jederzeit über DMX RDM auslesen. |
OPERATING TEMPERATURE The voltage sensor monitors the internal temperature and comprises of a (resettable) long-term recording (Min/Max). Recorded using JESE GET/SET RDM CONTROLLER |
|||

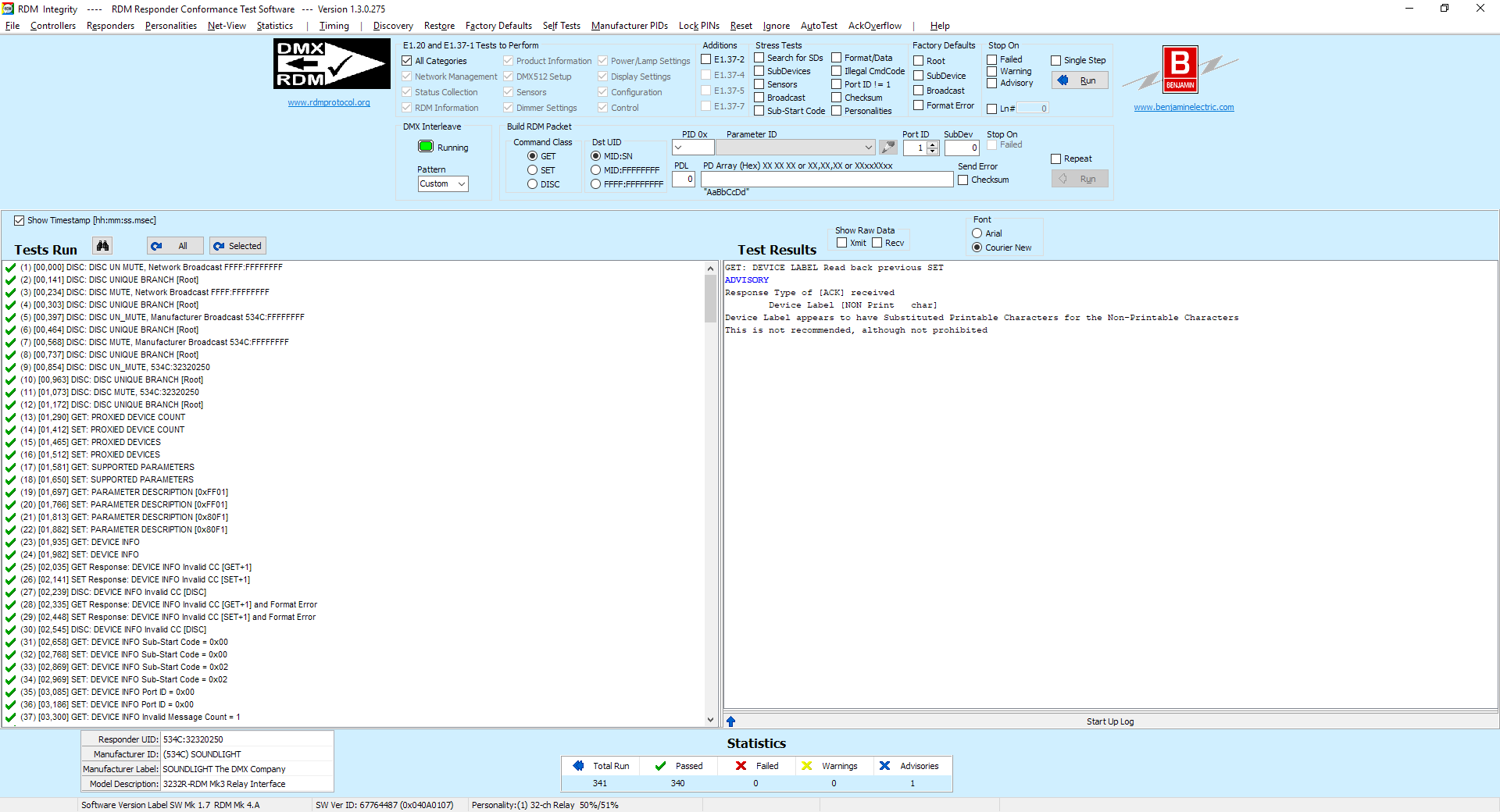

RDM TEST REPORT Der RDM Test Report zeigt: die 3232R-EP ist 100% RDM kompatibel. Im Gegensatz zu US-Produkten unterstützen unsere Interfaces jedoch nicht nur den einfachen ASCII Zeichensatz, sondern auch internationale Sonderzeichen. Daher ein Hinweis (Advisory). Aufgenommen mit RDM Conformance Responder Test |
RDM TEST REPORT The RDM Test report unveils 100% RDM compatibility. In contrast to US products, or interfaces not only support the reduced ASCII character set, but also special international characters. That's why the report issues a advisory message. Recorded using RDM Conformance Responder Test |
APPLIKATIONEN | Wasservorhänge, bei denen die einzelnen Tröpfchen Texte schreiben? Geht! Mit der Nummer haben uns die Watershow-Kollegen auf der PLS Frankfurt überrascht - mit einer 3232R-EP, die einfach 32 Magnetventile angesteuert hat. Da kann man mal sehen, wie schnell die kleine große Relaiskarte ist - und was man damit so alles machen kann... | A watercurtain displaying text? Wow! Our colleages at Watershow had a setup working at Pro Light & Sound Frankfurt, using a simple 3232R-EP driving 32 solenoid water valves. This little relay pcb is fast enough and can do more than you expect! Sometimes convincing solutions are coming that easy... |
