Sind gleich mehrere Verbraucher zu schalten, dann ist möglicherweise die 3207R-EP RDM Ihr Favorit. Die kompakte Karte glänzt mit einer Schaltleistung von 6x 230V 10A ohmscher Last, und das unabhängig voneinder auf 6 Ausgängen mit je einem Umschaltkontakt. Zusätzlich hat sie einen Triggerkanal, mit dem sich alle Ausgänge entriegeln und gemeinsam auslösen lassen können.

Die 3207R-EP RDM ist optimal für Schaltanlagen geeignet. Ihr besonderer Vorzug: die schnelle Montage und der schnelle Anschluss dank WAGO Schnellfederklemmen. Federklemmen haben übrigens eine deutlich höhere Strombelastbarkeit als Schraubklemmen, denn durch die größere Kontaktfläche ergeben sich kleinere Übergangswiderstände. Federklemmen lösen sich auch nicht, wie man es Schraubklemmen gelegentlich nachsagt. Und sie sind viel schneller zu verkabeln: Klemme aufdrücken, Draht hineinstecken, Klemme loslassen. Fertig.

Die Funktion der Relaiskarte wird über ein Startadressboard 3006P-SD oder über DMX RDM festgelegt und permanent auf der Karte gespeichert; es ist also auch ein Betrieb ohne angeschlossenes DMX Startadressboard möglich. Das Schaltverhalten ist auf vier Einstellungen programmierbar:
Hysterese 1: 50% / 51%
Hysterese 2: 25% / 75%
Hysterese 3: 3% / 97%
Hysterese 4: 0% / 1%

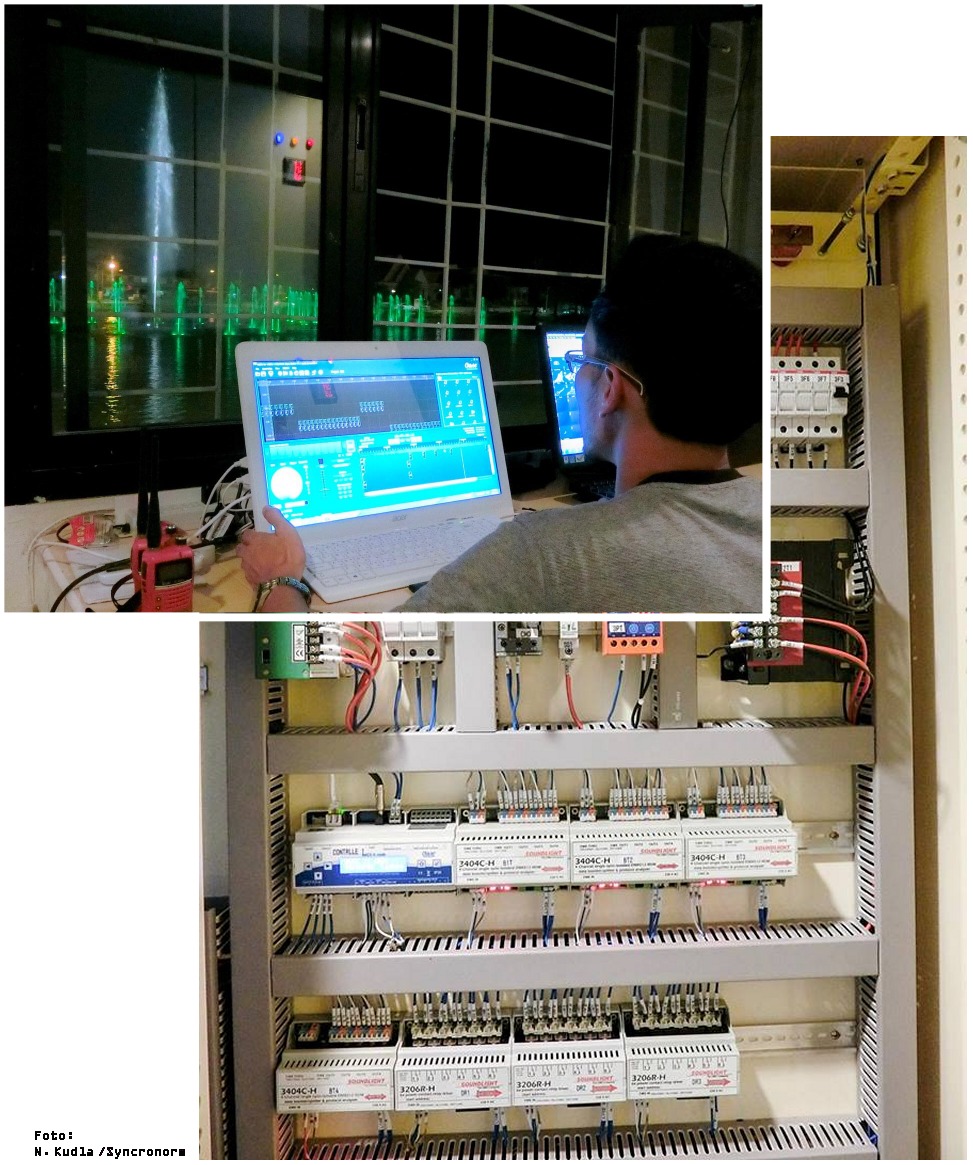

Zur Verwendung in Schaltanlagen ist die 3207R-EP RDM zudem mit einem Oversampling-Modus ausgestattet, der ein präzises Schalten durch mehrfache Protokollauswertung sicherstellt. Das Relaismodul läßt sich per RDM; in den Subdevice Modus versetzen - so kann jeder Ausgang seine eigene DMX Adresse erhalten. Bei mehreren Modulen kann dann auch der Auslöse-/Sicherheitskanal auf jeweils dieselbe DMX Adresse programmiert werden. So läßt sich auch eine grosse Anlage mit "nur einem Knopf" steuern - z.B. Gabucki-Systeme.

• DMX RELAISKARTE RDM
• 6-Kanal
• DMX512/1990, DIN 56930-2, DMX512-A, ANSI E1-20 DMX RDM
• 6 Schaltausgänge
• 1 Sicherheitskanal
• Relais mit Umschaltkontakt, 230V 10A ohmsche Last
• DMX RDM V1.0 kompatibel
• 4 DMX Personalities
• Speisung: 230V AC, ca. 3,5W
• Abmessungen: DIN rail, ca.6,5TE

When there are many loads to be switched on or off, the 3207R-EP RDM may be your favourite choice. The compact DMX controlled relay drives 6x 230V / 10 amps resistive load using potential-free contacts. 6 independenty controllable outputs offer one changeover contact (N.O./N.C.) each. Additonally, the 3207R-EP features a common trigger slot. This allows to trigger all outputs absolutely simultaneously.

The 3207R-EP RDM is best suited for power control applications. Rapid mounting and wiring thanks to screwless cage clamp contacts allowing higher current loads than conventional connectors. Cage clamp connectors provide reliable electrical contact at all times (no screws getting loose), and save wiring costs due to increased speed.

Personality selection is by means of DMX RDM or a by a separate address board. Four personalities allow to select the relay trip points best matching your application:
Hysteresis 1: 50% / 51%
Hysteresis 2: 25% / 75%
Hysteresis 3: 3% / 97%
Hysteresis 4: 0% / 1%

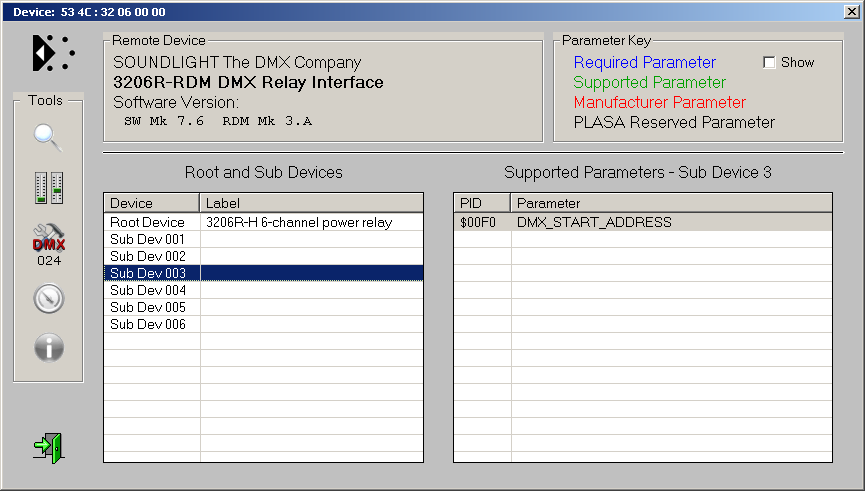

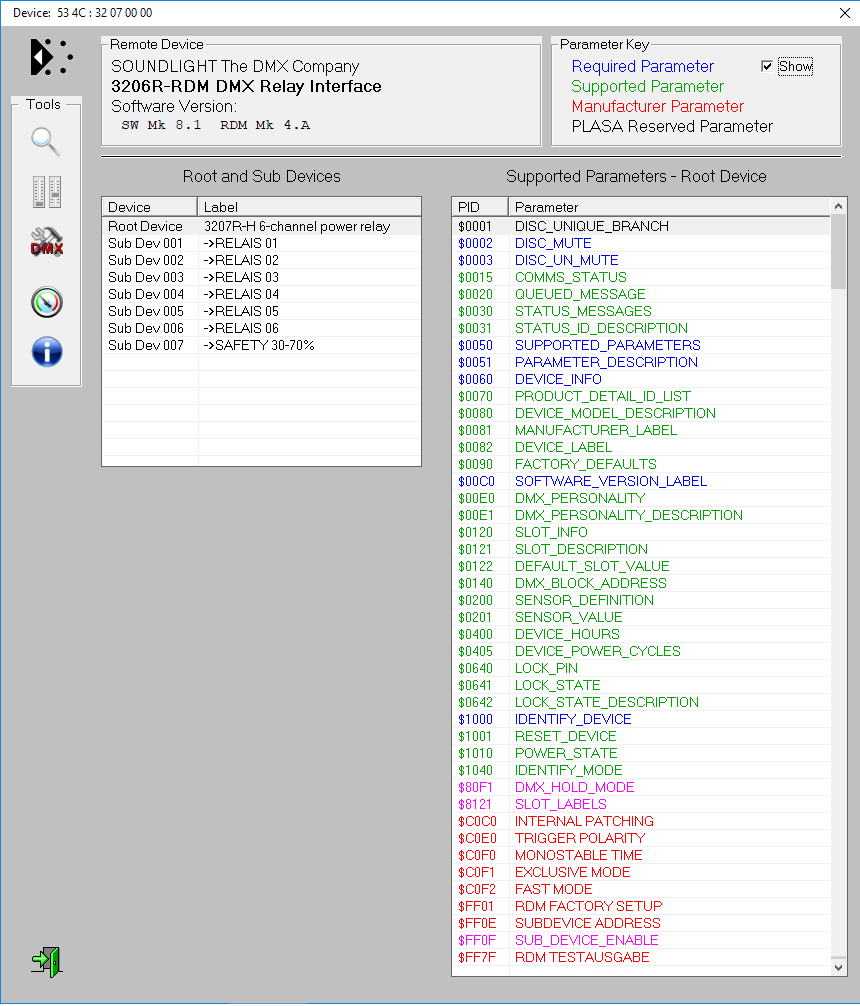

To improve noise immunity, the 3206R-EP RDM uses a special oversampling mode evaluating multiple data packets to ensure safe and reliable switching in worst conditions. Using a standard RDM controller (capable of processiong manufacturer specific PIDs), the relay modules can be reconfigured to subdevice mode. This allows to assign each output its own DMX start address. Additionally, the 3207R-EP features a separate trigger channel (again using its own start address) to trigger all outputs simultaneously. This makes the 3207R-EP your preferred choice for applications like gabucki systems, and more.

• DMX RELAY RDM
• 6 channel
• DMX512/1990, DIN 56930-2, DMX512-A, ANSI E1-20 DMX RDM
• 6 switching outputs
• 1 additional trigger slot
• changeover contacts (N.O./N.C.), 230V 10amps resistive load
• DMX RDM V1.0 compatible
• 4 DMX personalities
• Power supply: 230V AC, approx. 3,5W
• Dimensions: DIN rail, approx.6,5U
