[<b><i>dmxrdm</i></b> LOGO] DMX DEMULTIPLEXER

Demultiplexer wandeln ein digitales, serielles DMX512 Signal in parallel verfügbare analoge Steuersignale um. Es gibt verschiedene Standards für die analogen Steuerspannungen; der meistverwendete Standard im Entertainment Lighting Bereich ist die 0...+10V Steuerung. Bitte keinesfalls mit der 1-10V Steuerung (z.B. für elektronische Vorschaltgeräte [EVG] verwechseln - die beiden Steuerungen sind nicht miteinander kompatibel! (Für 1-10V gibt es separate Decoder). Nach Einstellen der DMX Startadresse dekodiert der Demultiplexer die jeweiligen, auf die Startadresse folgenden DMX Kanäle.   Demultiplexers decode a digital DMX512 signal into parallel accessible analog control voltages. There are various standards for analog voltage control; most entertainment industry applications use the 0...+10V control range. Don't confuse this with 1-10V control (architectural units). This one uses active interfaces and is not compatible with 0-10V equipment.(there are separate decoder for 1-10V control). Having set the DMX start address, the demultiplexer will convert subsequent addresses to analog out.

Weitere technische Information erhalten Sie bei den einzelnen Produkten.
Technische Manuals laden Sie von unserer Seite: BEDIENUNGSANLEITUNGEN 		  For further information refer to the respective product descriptions.
Find technical product manuals at: MANUALS

3004A-H

[DMX INTERFACE]

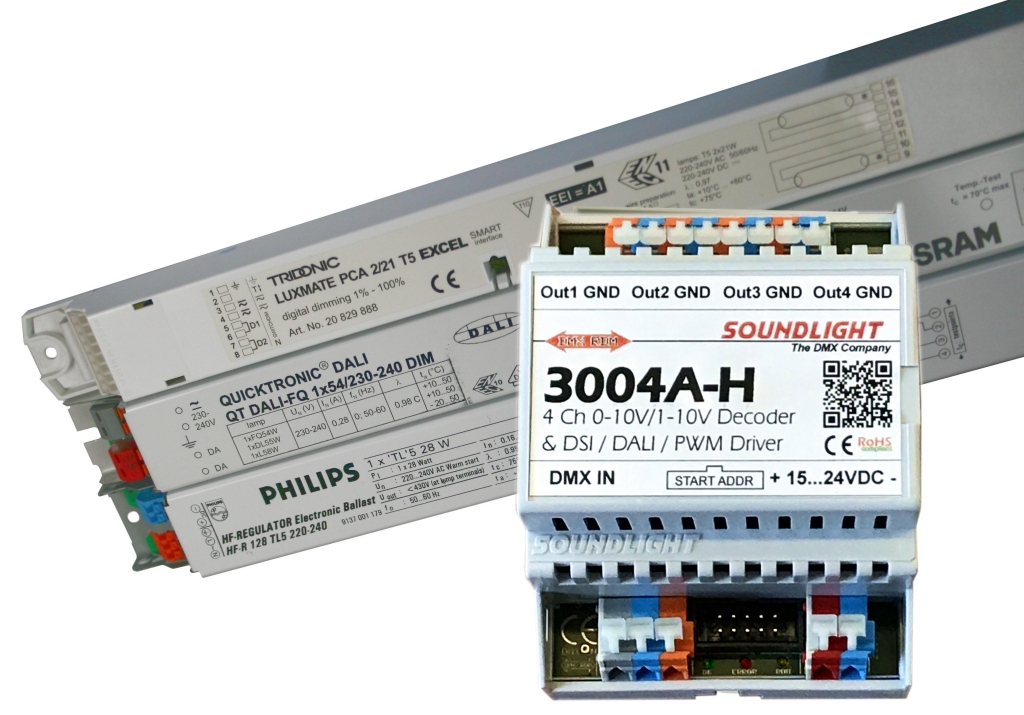

Der 3004A-H ist ein Universaldecoder zur Leuchtstofflampen-Steuerung: ideal zur Ansteuerung aller marktüblichen EVG, da er auf alle hierfür benutzten Protokolle umgestellt werden kann:
0-10V, 1-10V (analog), DSI oder DALI (digital), oder einen direkten PWM Steuer-Ausgang.

Der 3004A-H wird ab sofort auch DMX RDM kompatibel ausgeliefert. Damit ist der Decoder sowohl mit Standard DMX als auch mit dem neuen, bidirektionalen DMX512 bedienbar. Mehr Infos zur DMX RDM erhalten Sie unter www.rdm.dmxrdm.eu

  • DMX DEMULTIPLEXER
  • 4-Kanal
  • DMX512/1990, DMX512A, ANSI E1-20 DMX RDM
  • 4 Ausgänge 0,1...+10V, 1-10V, DSI, DALI, PWM, max. 2mA
  • Auflösung: 8 Bit (40mV/step)
  • Speisung: 15-24V DC
  • Abmessungen: Modul für DIN Normtragschiene, 4TE




The 3004A-H is a truly universal DMX decoder to drive all kinds of dimmable electronic ballasts for flourescent tubes. The decoder supports all major protocols: analog (1-10V) or digital (DSI, Digital Serial Interface or DALI, Digital Addressable Lighting Interface). The 3004A-H can also be used to drive entertainment lighting 0-10V compatible dimmers or smoke machines.

The 3004A-H is a DMX RDM compatible interface featuring four DMX personalities. Thus the decoder can be operated with standard DMX or bidirectional DMX (RDM) alike. For more information regarding DMX RDM, refer to www.rdm.dmxrdm.eu

  • DMX DEMUX
  • 4-channel
  • DMX512/1990, DMX512A, ANSI E1-20 DMX RDM
  • 4 outputs 0,1...+10V, 1-10V, DSI, DALI, PWM, max. 2mA
  • Resolution: 8 Bit (40mV/step)
  • Power Supply: 15-24VDC
  • Dimensions: Module for DIN rail, width 4U




WICHTIGER HINWEIS:
Die Konfiguration der Geräte zur DIN Tragschienenmontage kann über DMX RDM erfolgen. Die DMX Startadresse, die DMX Personality und der DMX HOLD Modus können auch mit einem Startadressboard 3000P, 3003P, 3005P oder 3006P erfolgen, das getrennt bestellt werden muss. Es ist für alle Geräte nur einmalig erforderlich und daher nicht im Lieferumfang enthalten.

IMPORTANT NOTICE:
You can configure the interface via DMX RDM. Alternatively, the DMX start address, DMX personality and DMX HOLD mode can be configured using a start address board 3000P, 3003P, 3005P or 3006P. Start address boards can be used for all of our products. They must be purchased separately.

HISTORY 3004A-H

Unsere Produkte werden laufend weiterentwickelt. So kommen fortlaufend neue Möglichkeiten hinzu, und neue RDM-Kommandos und Features werden, sobald diese öffentlich verfügbar sind, hinzugefügt.
RELEASE-DATUM   VERSION   RDM VERSION   FEATURES
090625Mk7.0RDM Modul 1.9Message 1010 (Out Driver Config) hinzu
100810Mk7.4RDM Modul 2.2Antwortfehler berichtigt, Queued_Msg hinzu
100823Mk7.4RDM Modul 2.3Längenfehler bei DMX_HOLD berichtigt
130624Mk7.6RDM Modul 3.7Factory Defaults neu hinzu
140423Mk7.7RDM Modul 3.12Min/MaxLevel hinzu, OutResponse neu hinzu, UserCurve hinzu, DALI Output schneller
160303Mk5.1RDM Modul 4.4RDM Update, 4 Ausgangsspannungs-Sensoren hinzu
191201Mk5.1RDM Modul 4.924VDC Version


RDM   ANALOGE EVG

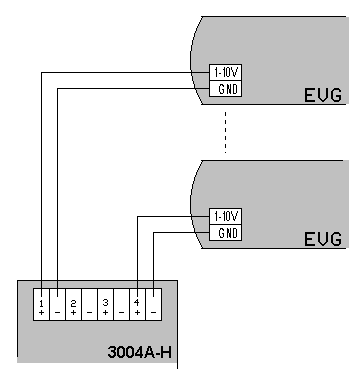

Der 3004A-H bedient alle Typen elektronisch dimmbarer EVG: Hier wird der Anschluß analoger 1-10V EVG gezeigt.

Zum Vergrössern der Darstellung auf das Bild klicken

  ANALOG BALLASTS
The 3004A-H drives all kinds of dimmable electronic ballasts: this schematic demonstrates ho to drive analog 1-10V electronic dimmable ballasts.

Click the image to enlage

RDM   DIGITALE EVG

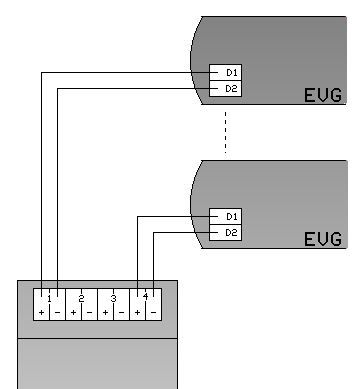

Digitale DSI oder digitale DALI EVG können ohne weitere Massnahmen direkt angeschlossen werden. Die DALI Speisung erfolgt aus dem 3004A-H; eine DALI Busstromversorgung ist nicht erforderlich (und darf auch nicht angeschlossen werden).

Zum Vergrössern der Darstellung auf das Bild klicken

  DIGITAL BALLASTS
digital DSI or digital DALI Dimmable ballasts can be connected directly. DALI is powered from the 3004A-H. A DALI bus power supply is not needed and must not be conected.

Click the image to enlage

RDM   KONFIGURATION
Der Decoder 3004A-H bietet vielfältige Konfigurationsmöglichkeiten über DMX RDM.

Zum Vergrössern der Darstellung auf das Bild klicken

  CONFIGURATION
The decoder 3004A-H offers many configuration options using DMX RDM.

Click the image to enlage

RDM   DMX PERSONALITY
Die DMX Personality ermöglicht die Auswahl des Betriebsmodus. Die Personality kann alternativ auch über die Schalter des (optionalen) Startadress-Boards eingestellt werden.

Zum Vergrössern der Darstellung auf das Bild klicken

  DMX PERSONALITY
The DMX personality allows to select the operating mode. It may also be set using the (optional) DMX start address board.

Click the image to enlage

RDM   AUSGANGSEINSTELLUNGEN
Das Output-Settings-Menü ermöglicht die Einstellung der Ausgabekurve und der Ausgabegeschwindigkeit. Dabei sind drei Ausgabegeschwindigkeiten wählbar. Mit der USER CURVE (CURVE DEFINITION) Funktion lassen sich beliebige Ausgangskurven definieren. Eine permanente Ausgangspegelbegrenzung kann über die MIN/MAX Fader eingestellt werden.

Zum Vergrössern der Darstellung auf das Bild klicken

  OUTPUT SETTINGS
The Output Settings Menu allows to set the output curve and the output response time in three steps (direct / smooth / slow). The USER CURVE (CURVE DEFINITION) function allows to create individual output curves, and a permanent output level limiting can be set with the MIN/MAX faders.

Click the image to enlarge

curve editor   USER-KURVE
Sie können eine User-Kurve für den 3004A-H frei definieren und im Gerät abspeichern. Dazu steht ein kleiner Editor zur Verfügung, den Sie hier downloaden können.

Zum Vergrössern der Darstellung auf das Bild klicken

  USER CURVE
The 3004A-H allows to store a self-defined user curve, which can be downloaded with any standard RDM tool. A simple curve editor can be downloaded here.

Click the image to enlarge

sensor   AUSGANGSSPANNUNGSSENSOR
Ab sofort hat die 3004A-H auch eingebaute Sensoren, mit denen im 0-10V Betrieb die aktuelle Ausgangsspannung ausgelesen werden kann.

Zum Vergrössern der Darstellung auf das Bild klicken

  OUTPUT VOLTAGE SENSOR
New: The 3004A-H now features four sensors to read the actual output voltage in 0-10V mode.

Click the image to enlarge

RDM   RDM TEST REPORT
Die uneingeschränkte DMX RDM Kompatibilität des Decoders wird durch den OLA Test Report belegt.
Betriebsstunden- und Startup-Zähler sind bei unseren Interfaces (aus gutem Grund) nicht rückstellbar.

Zum Vergrössern der Darstellung auf das Bild klicken

  RDM TEST REPORT
The unlimited DMX RDM compatibility is proven by the OLA Test Report.
Operating hours and startup counters are not resettable within our products.

Click the image to enlarge

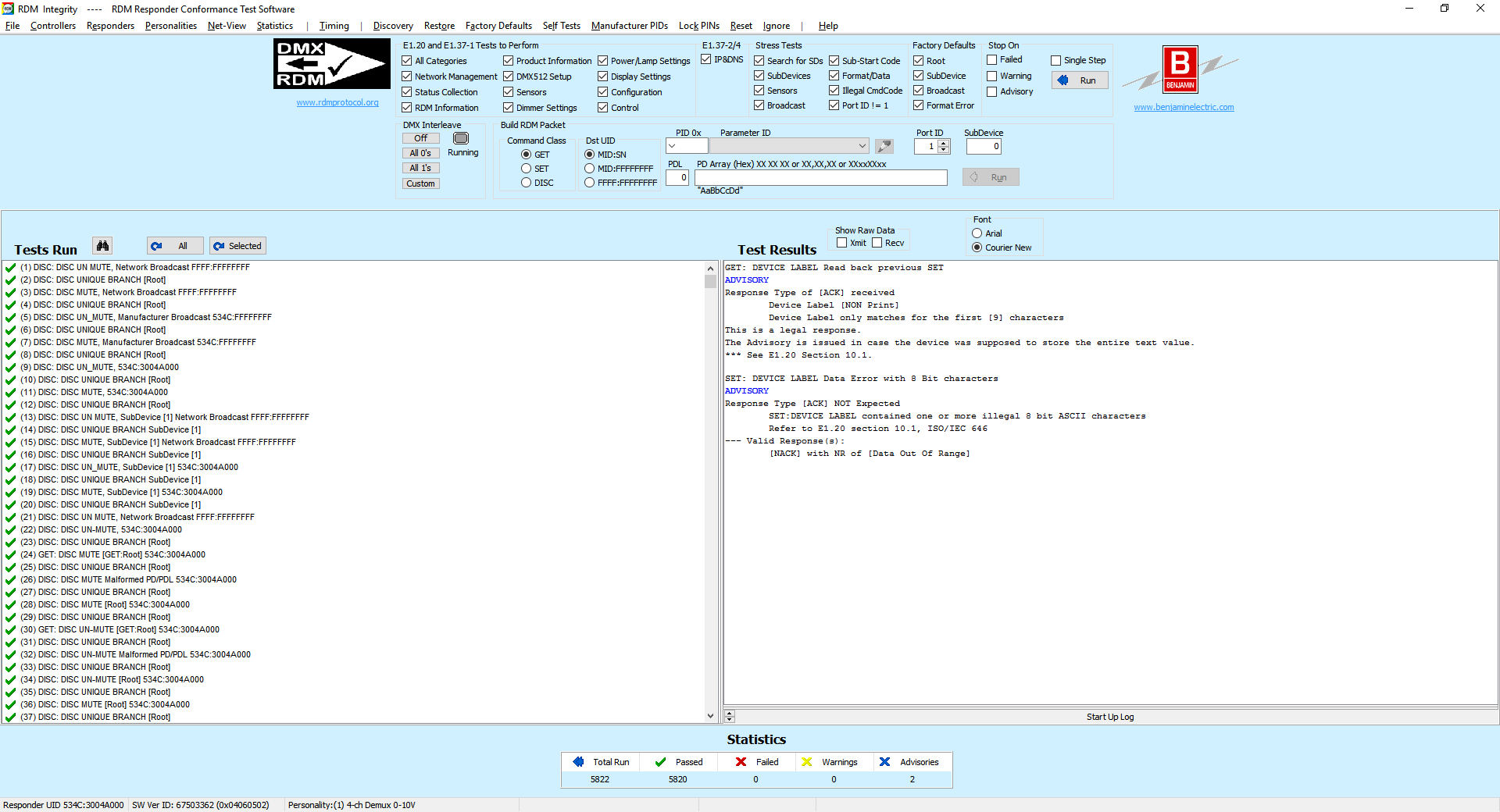

  RDM INTEGRITY TEST REPORT
Der RDM Integrity Test Report testet auf falsche Befehle, falsche Formate, falsche Daten.
Der 3004A-H meistert alle Tests mit bestem Ergebnis.
Aufgenommen mit RDM CONFORMITY TEST SOFTWARE 		  RDM INTEGRITY TEST REPORT
The RDM Integrity Test checks the responder behaviour for false commands, false data and invalid formats.
The 3004A-H passes all tests with excellence.
Recorded using RDM CONFORMITY TEST SOFTWARE
