DMX BOOSTER / SPLITTER

Eine DMX512-Verkabelung ist eigentlich recht einfach: vom Sender (Pult, Controller) geht es zum ersten Gerät, von dort weiter zum zweiten u.s.w. Ein leidiges Problem bei großen Installationen ist es jedoch, dass das DMX-Protokoll zwar 512 Kanäle unterstützt, an die DMX-Leitung selbst aber nur wenige (maximal 32, in praxi meist maximal 24) Geräte angeschlossen werden dürfen. Der Grund hierfür ist sehr einfach: Die zulässige Belastung der Schnittstelle darf nicht überschritten werden. Hinzu kommt die Signalverformung durch Kabelkapazitäten und Reflektionen infolge langer Anschlussleitungen. DMX-Verkabelungen müssen zudem immer in einer Linie vom Pult zu den Empfängern geführt (weitergeschleift) werden; sternförmige Verkabelungen (ganz allgemein: Abzweigungen) sind nicht erlaubt. Hier hilft eine Booster/Splitter Einheit. Sie hat einen Signaleingang und mehrere verstärkte Signalausgänge, die jeweils als eine neue Signalquelle betrachtet werden können und somit jeweils eine neue Verbindung (ein neues Segment) starten. Die SLH Universalsplitter machen aus einem DMX-Eingangssignal gleichzeitig mehrere regenerierte Ausgangssignale, und bieten zusätzlich einen weiteren Vorteil: Alle Ausgänge sind über Optokoppler galvanisch vom Eingangskreis getrennt. Wenn also ein Gerät auf einer Ausgangsleitung infolge eines Defektes die Signalübertragung stört, beeinflusst das die an die anderen Zweige des Booster/Splitter angeschlossenen Geräte in keinster Weise. Viele andere am Markt verfügbaren DMX-Splitter haben keine Signal-Isolation oder Potentialtrennung!

DMX cabling is a simple thing: from the controller, the signal is fed to the first fixture, then to the next one, and so on... For long lines, the last fixture should be terminated with a 120 ohms terminating resistor to avoid reflections and to improve signal quality. Though the DMX protocol supports 512 control channels, the line load is limited to a maximum of 32 connected devices (to be safe, use about 24 devices per link). This is due to the limited current source/sink capabilites of the interface driver chips, and refers to the EIA/TIA 485 standard, upon which the DMX standard is based (DMX512 is the "Communication Language", while RS-485 is the "Hardware Description" of the control bus). When more than 32 devices are to be connected to a single DMX controller, a DMX spitter must be introduced to generate more branches- each can then be loaded with a maximum of up to 32 devices. Another benefit of introducing a DMX splitter is the optical isolation of data input and data output. This provides electrical isolation between input and output adding additional system safety and reliability. Compromising signal quality on one branch will not affect other branches. Please note, that many low cost DMX splitters available on the market do not provide electrical isolation nor port protection.

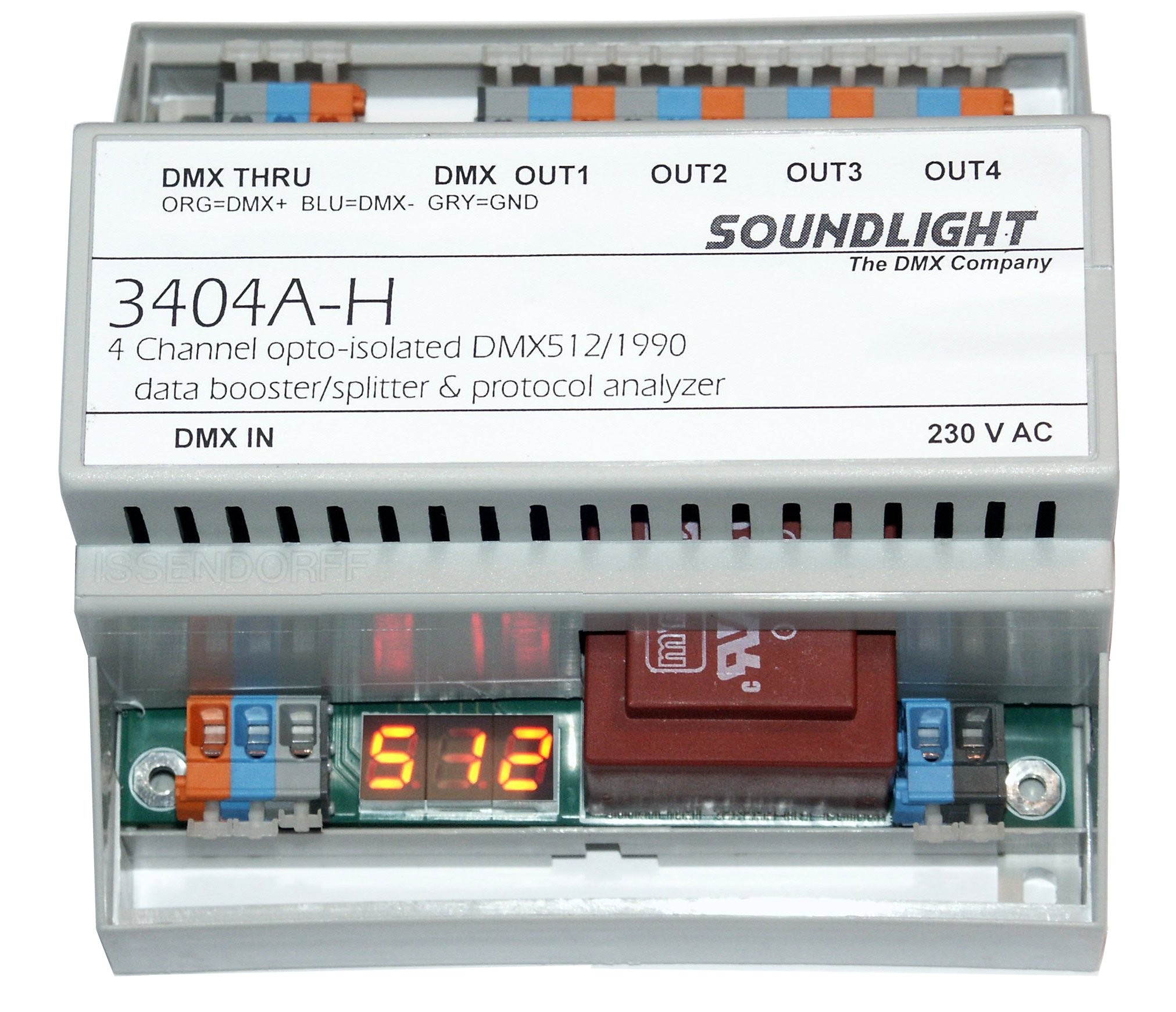

3404A-H

		Der 3404A-H ist ein DMX Splitter für Montage auf DIN Normtragschiene 35mm ("Hutschiene"). Er eignet sich damit hervorragend zur Montage in Schaltanlagen. Elektrisch verfügt der Splitter über einen Dateneingang und 4 gepufferte Ausgänge, die zudem vom Eingang galvanisch getrennt sind. Da die Ausgänge optisch isoliert sind, beeinflusst ein Defekt auf einer der abgehenden Leitungen keinesfalls die Funktion der Daten auf der Steigleitung. Ausserdem werden Brummschleifen vermieden, Fehlerpotentiale können nicht weitergeschleift werden. Das ergibt eine erhöhte Betriebssicherheit, die mit anderen Mitteln nicht realisierbar ist. Zudem verfügt der 3404A-H über ein weiteres Plus: die Eingangsleitung ist auf eine fünfte Klemme durchverdrahtet und kann bei Bedarf ebenfalls weitergeschleift werden. Zusätzlich steht auf Wunsch ein Verstärkermodus zur Verfügung, der aber automatisch abgeschaltet wird, wenn das Modul stromlos wird. So bleibt eine echte Daten-Notversorgung auf der Steigleitung erhalten. ECHTE SIGNALAUSWERTUNG Damit Sie sicher sind, dass nicht nur ein Signal da ist, sondern es sich dabei auch um ein echtes DMX512 Daten-Signal handelt, haben wir einen Mikroprozessor zur Signalanalyse spendiert. Er prüft das Eingangssignal, erkennt die verfügbare Kanalzahl und gibt diese auf einem LED-Display aus. DMX SPLITTER / BOOSTER 1 DMX UNIVERSE, 4+1 Ausgänge Kompatibilität: DMX512/1990, DMX512A, DIN56930-2 Klemmen onboard (Eingang, DMX THRU und Ausgänge) Speisung: 230V AC, ca. 4W Abmessungen: DIN rail, ca. 6,5TE		The 3404A-H is a DMX splitter intended for DIN rail mount on standard 35mm rails. Simply click onto rail to install, or pull yellow release lever to unlock. The DMX splitter consists of a DMX IN data input, one direct DMX THRU output and four electrically isolated DMX OUT data outputs. The outputs are electrically isolated to the DMX data input. This improves overall system stability and system reliability. The electrical isolation prevents ground loops and distribution of erroneous electrical potentials. Additionally, the 3404A-H features a DMX THRU output connector, which -at your ioption- delivers a amplified or direct DMX signal for addititional splitters. TRUE SIGNAL ANALYSIS While the DMX splitter does not modify DMX signal contents or timing parameters, it monitors the signal and reports signal properties when allowable limites are reached. The display shows the number of data slots contained in the actual data telegram. DMX SPLITTER / BOOSTER 1 DMX UNIVERSE, 4+1 outputs Compatibility: DMX512/1990, DMX512A, DIN56930-2 Cage clamp terminals (Input, DMX THRU and Outputs) Power supply: 230V AC, approx. 4.5W Dimensions: DIN rail, approx. 6.5U

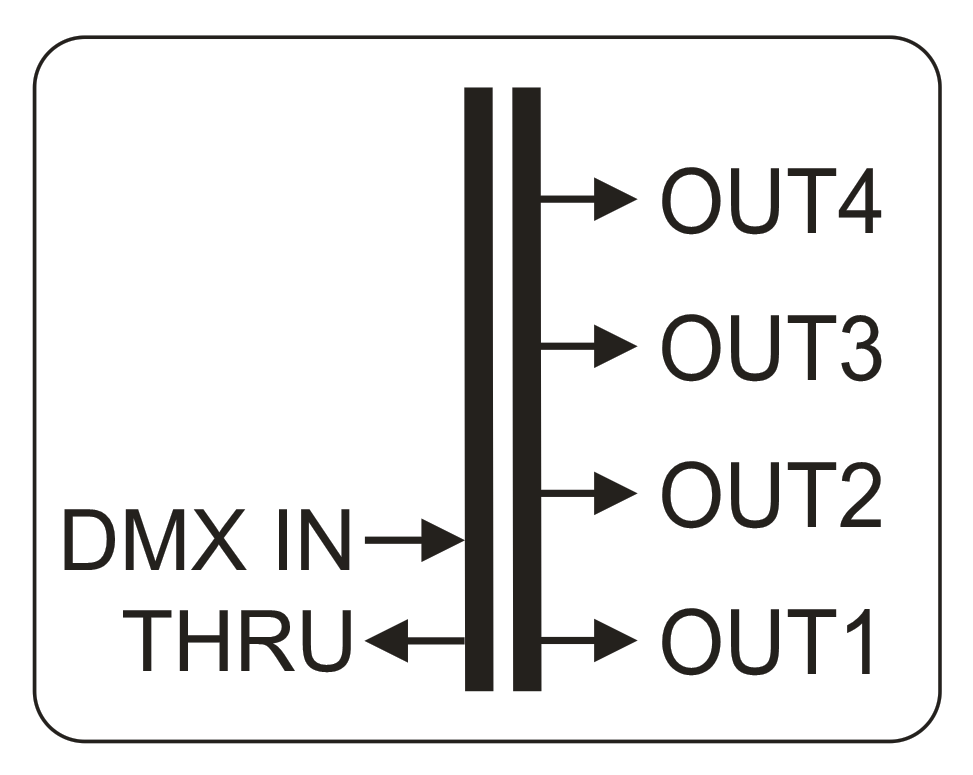

		ISOLIERTE AUSGÄNGE Die Ausgänge des 3404A-H sind elektrisch isoliert, sodass Rückwirkungen auf das Eingangssignal ausgeschlossen sind.		ISOLATED OUTPUTS All signal outputs of the 3404A-H splitter are electrically isolated from the input.
